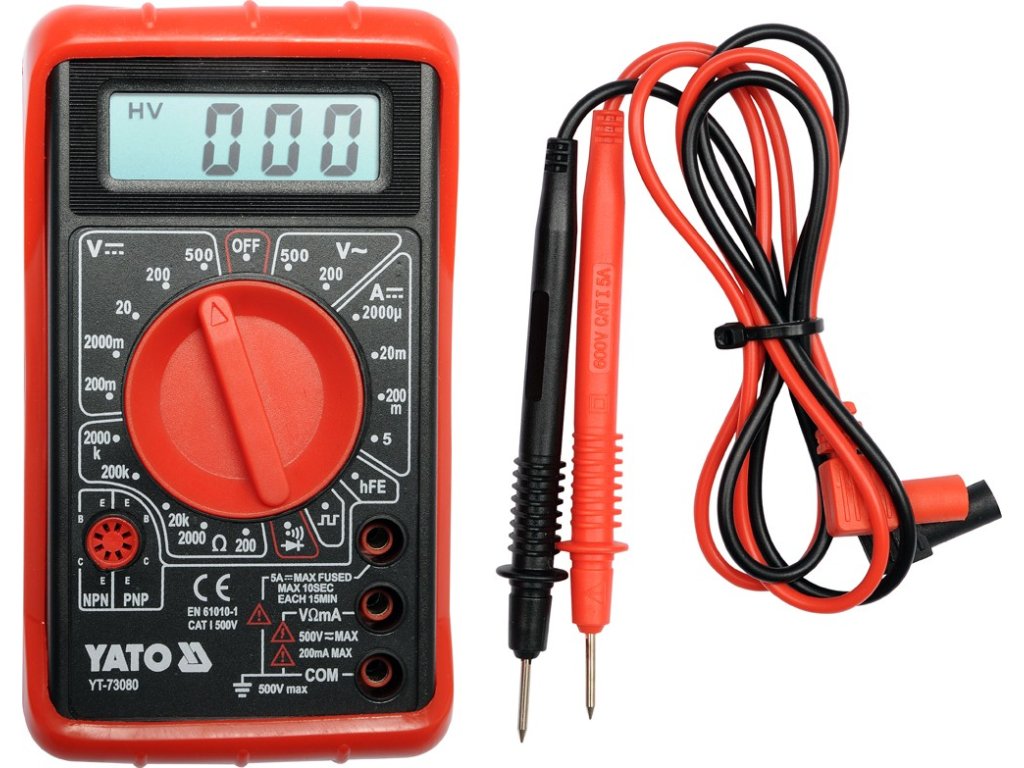

Multimetr digitální univerzální měřič YATO

Detailní popis produktu

Jedná se o základní model v naší nabídce. Dodatečnou ochranou proti mechanickému poškození je tzv pouzdro - tj. pryžové pouzdro natažené přes pouzdro zařízení.

ZÁKLADNÍ MĚŘENÍ

• Měření střídavého napětí: AC 0-500V
• Měření DC napětí: DC 0-500V
• Měření stejnosměrného proudu: DC 0-5A
• měření odporu: 0-2MΩ
• test diody: I _​​F 1mA, U _R 3V
• test kontinuity obvodu: 0-30Ω

DOPLŇKOVÁ MĚŘENÍ

• Test tranzistoru hFe: 0-1000, vestavěná měřicí zásuvka
• generátor obdélníkových vln: 5Vpp, 50Hz

PŘESNOST MĚŘENÍ

Příklad stanovení přesnosti měření střídavého napětí. Výpočty pro výsledek měření: 235V

• přesnost měření měřiče YT-73080 pro tento rozsah je: ±(2% + 10), rozlišení 1V
• vzorec výpočtu chyby měření: (výsledek měření x 2 %) + 10 x rozlišení
• výpočty: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V

Výsledek zohledňující chybu měření pro indikaci 235V = 235 ± 14,7V*

• výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,146V

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

*Měřič YT-73080 nemá funkci měření skutečné efektivní hodnoty, proto výše uvedený výsledek je skutečnou efektivní hodnotou střídavého napětí pouze pro správný sinusový průběh.

VESTAVĚNÉ FUNKCE

• Waveform Generator - Nastavení knoflíku pro generování signálu způsobí, že měřič generuje obdélníkovou vlnu s vrcholovým napětím 5Vpp a frekvencí přibližně 50Hz. Signál lze využít v audio technice, například v diagnostice reproduktorů
• DATA HOLD [H] - udržení aktuálně naměřené hodnoty na displeji

DODATEČNÉ INFORMACE

• LCD displej, maximální zobrazený výsledek: 1999
• akustický signál při testu průchodnosti odporu pod 30Ω
• automatické přepnutí testu diod na test průchodnosti při odporu obvodu pod 30Ω (nelze nastavit měřič pouze na test diod)
• včetně měřicích sond
• provedení s ochranou proti přetížení
• ABS plastové pouzdro + tzv pouzdro, tedy pryžové pouzdro chránící měřidlo proti mechanickému poškození
• indikátor slabé baterie
• napájení: 9V (6F22) baterie

Upozornění!

Při měření neznámých hodnot pomocí měřiče s manuální změnou rozsahu pomocí knoflíku by měla být měření prováděna postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak riskujete poškození zařízení.
