Multimetr digitální automatický rozsah měření YT-73084

Detailní popis produktu

Nepochybnou výhodou je možnost použití doplňkového příslušenství v podobě měřicích kleští, např. YT-73090, pro měření proudů vysokých hodnot.

ZÁKLADNÍ MĚŘENÍ

• Měření střídavého napětí: AC 0-300V
• Měření DC napětí: DC 0-300V
• měření střídavého proudu: AC 0-10A
• Měření stejnosměrného proudu: DC 0-10A
• měření odporu: 0-20MΩ
• test diody: I _​​F 1mA, U _R 1,7V
• test kontinuity obvodu: 0-100Ω

DOPLŇKOVÁ MĚŘENÍ

• měření kapacity kondenzátoru: 0-1000μF
• měření teploty: -20 až 1000°C
• Test tranzistoru hFe: 0-1000, odnímatelný měřicí adaptér

PŘESNOST MĚŘENÍ

Příklad stanovení přesnosti měření střídavého napětí. Výpočty pro výsledek měření: 235V

• přesnost měření měřiče YT-73084 pro tento rozsah je: ±(1,2% + 5), rozlišení 1V
• vzorec výpočtu chyby měření: (výsledek měření x 1 %) + 5 x rozlišení
• výpočty: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Výsledek zohledňující chybu měření pro indikaci 235V = 235 ± 7,82V*

• výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,146V
• výsledek zohledňující chybu měření pro indikaci měření střídavého proudu: 8A = 8 ± 0,34A*

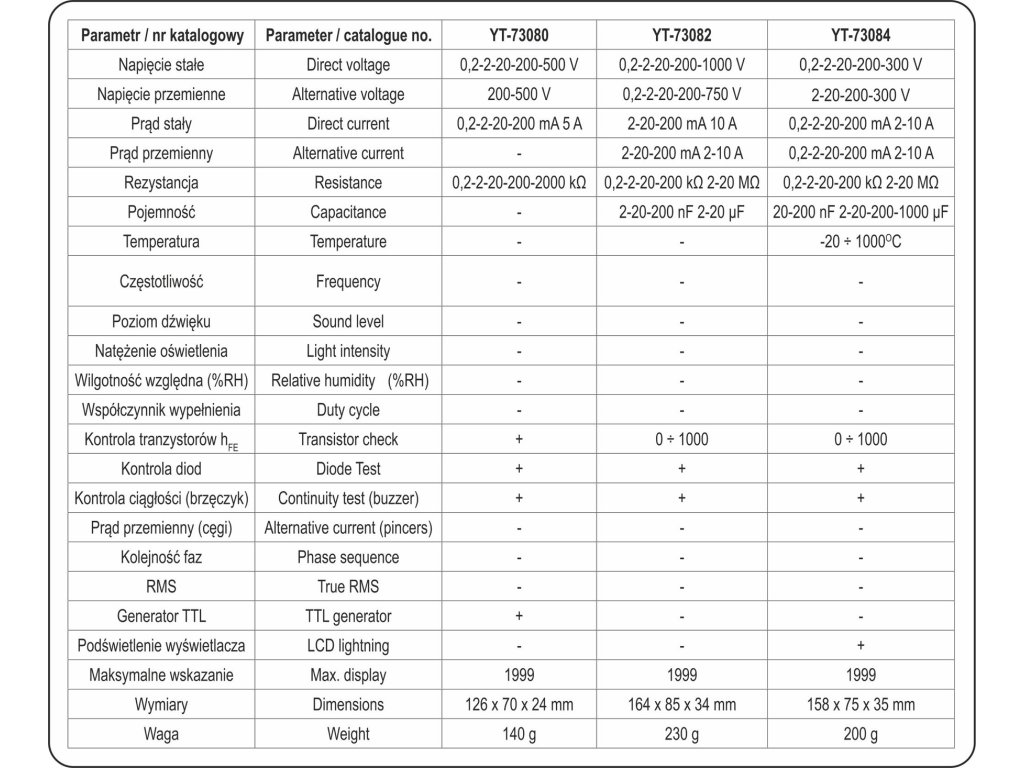

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

*Měřič YT-73084 nemá funkci měření skutečné efektivní hodnoty, proto výše uvedený výsledek je skutečnou efektivní hodnotou střídavého napětí pouze pro správný sinusový průběh.

VESTAVĚNÉ FUNKCE

• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřiče s manuální změnou rozsahu pomocí knoflíku by měla být měření prováděna postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak riskujete poškození zařízení. V případě multimetru s funkcí AUTO však stačí provést jedno měření a měřič automaticky najde optimální rozsah. Standardně se měřič spustí v režimu AUTO
• RANGE - manuální změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných součástek se známou hodnotou, např. série rezistorů. Ruční nastavení rozsahu výrazně zkrátí dobu takového měření
• FUNC. - změna režimu měření, např. změna testu diody na test kontinuity, změna měření proudu z AC na DC
• DATA HOLD [H] - udržení aktuálně naměřené hodnoty na displeji
• MAX[H] - udržování maximální hodnoty z aktuálního měření na displeji

DODATEČNÉ INFORMACE

• LCD displej, maximální zobrazený výsledek: 1999
• podsvícení obrazovky
• akustický signál při testu průchodnosti odporu pod 30Ω
• schopnost samostatně povolit testy kontinuity diod a obvodů

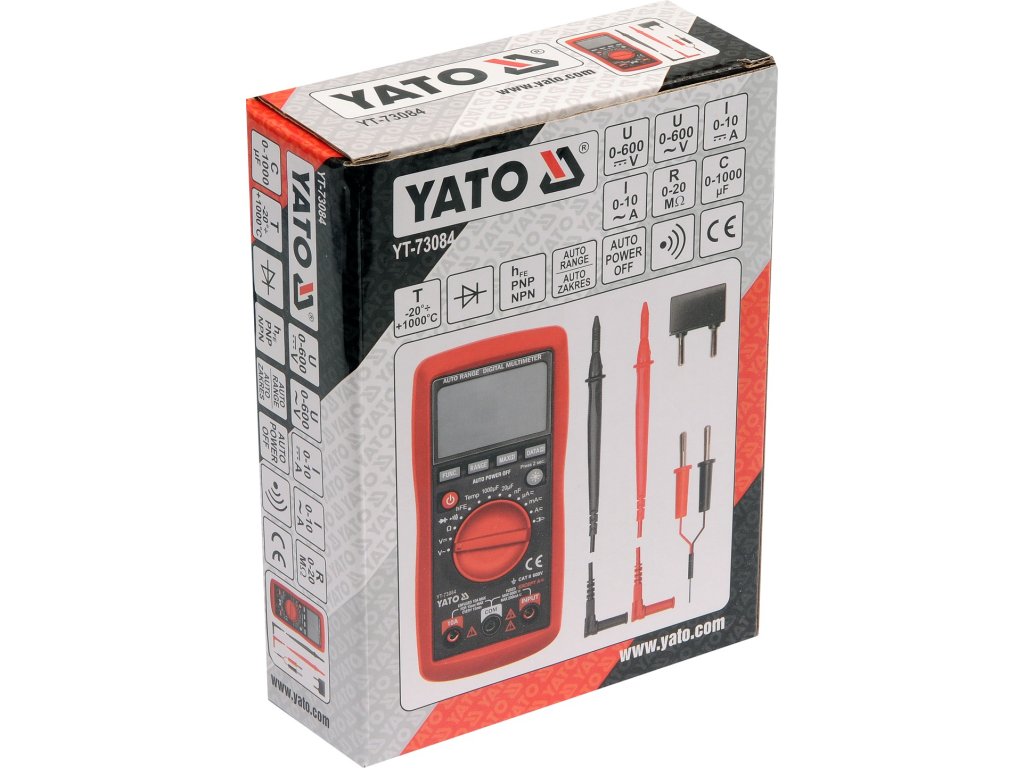

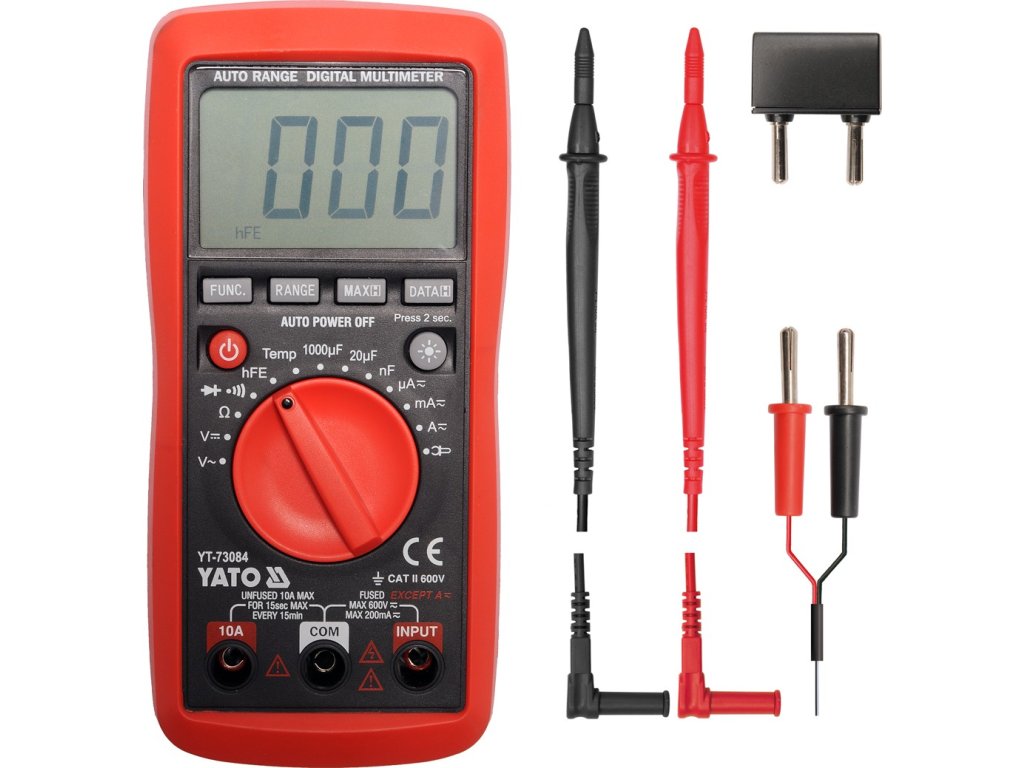

• Sada obsahuje měřicí sondy, teplotní sondu a adaptér pro testování tranzistorů
• provedení s ochranou proti přetížení pro měření malých proudů, bez pojistky pro měření proudu do 10A
• ABS plastové pouzdro + tzv pouzdro, tedy pryžové pouzdro chránící měřidlo proti mechanickému poškození
• automatické vypnutí měřiče po 15 minutách
• indikátor slabé baterie
• napájení: tři 1,5V (AAA) baterie
