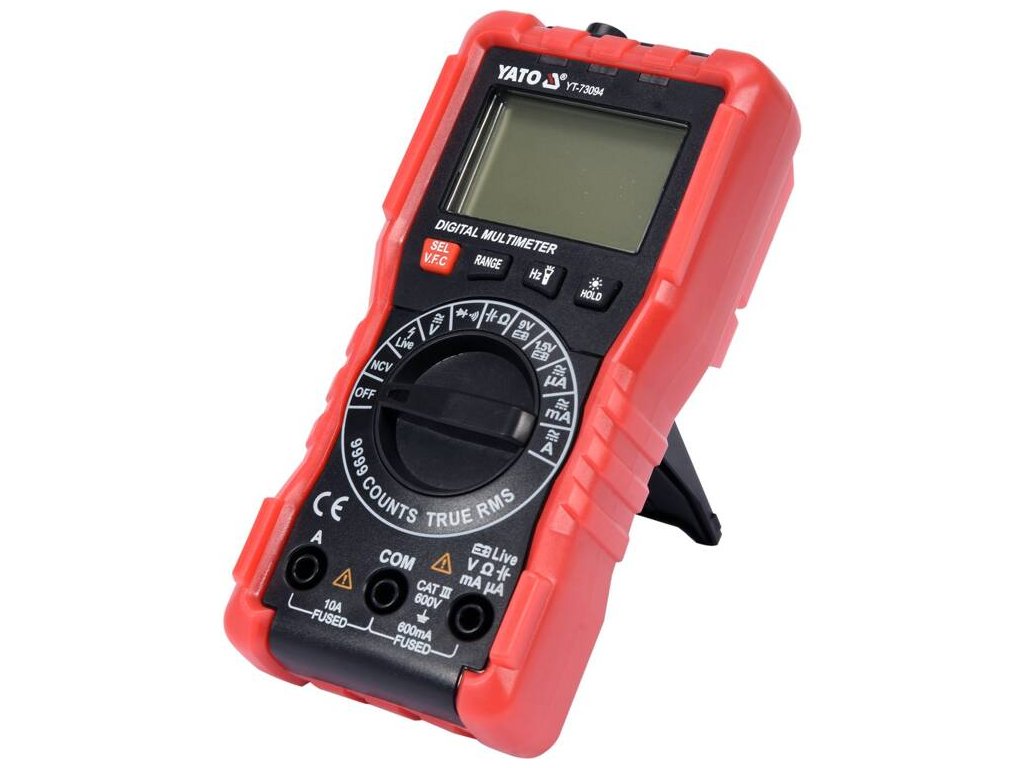

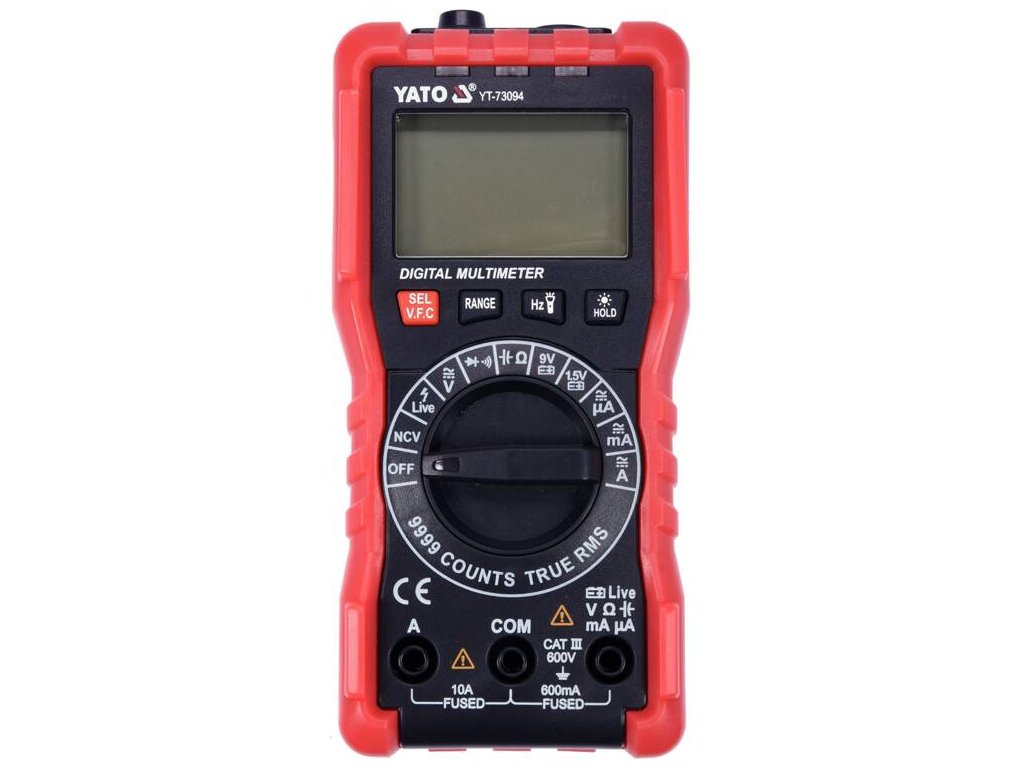

Multifunkční digitální měřič YT-73094

Detailní popis produktu

Další a užitečnou možností je možnost bezkontaktní detekce střídavého napětí a také detekce fázového vodiče přes izolaci. Pomocí testu 1,5V a 9V baterie můžeme zkontrolovat napětí testované baterie při zátěži, což pomůže posoudit její stav a vyloučit nebo potvrdit nutnost výměny.

ZÁKLADNÍ MĚŘENÍ

• Měření střídavého napětí: AC 0-600V, TRUE RMS + VFC
• Měření DC napětí: DC 0-600V
• Měření střídavého proudu: AC 0-10A, TRUE RMS + VFC
• Měření stejnosměrného proudu: DC 0-10A
• měření odporu: 0-9 999MΩ
• test diody: I _​​F 1mA, U _R 3,3V
• test kontinuity obvodu: 0-30Ω

DOPLŇKOVÁ MĚŘENÍ

• měření kapacity kondenzátoru: 0-99,99mF
• Měření frekvence: 0-60khz
• bezkontaktní detekce střídavého napětí: NCV
• Test 1,5V baterie s odporem zátěže cca 30Ω
• Test 9V baterie s odporem zátěže cca 300Ω

PŘESNOST MĚŘENÍ

Příklad stanovení přesnosti měření střídavého napětí. Výpočty pro výsledek měření: 235V

• přesnost měření měřiče YT-73094 pro tento rozsah je: ±(1,2% + 3), rozlišení 0,1V
• Vzorec výpočtu chyby měření: (výsledek měření x 1,2 %) + 3 x rozlišení
• výpočty: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 235V = 235 ± 3,12V

• výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,114V
• výsledek zohledňující chybu měření pro indikaci měření střídavého proudu: 8A = 8 ± 0,15A

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

VESTAVĚNÉ FUNKCE

• TRUE RMS - měřič s touto funkcí vypočítává skutečnou efektivní hodnotu střídavého napětí a proudu pro sinusové i nesinusové průběhy. Přístroj nejprve změří skutečnou hodnotu sinusovky v několika časových intervalech → poté provede druhou mocninu výsledků měření → sečte je → vypočítá průměr → a nakonec odmocní průměrný výsledek. Výsledkem měření je skutečná efektivní hodnota střídavého napětí/proudu i pro deformovanou sinusovku nebo obdélníkovou vlnu.
• NCV - bezkontaktní detekce střídavého napětí pomocí indukční metody. Elektroměr detekuje přítomnost napětí v izolovaném vodiči a může také indikovat fázový vodič
• VFC - dolní propust. Funkce se využívá např. při měření výstupního napětí regulátoru elektromotoru, který pomocí změny frekvence a napětí řídí otáčky motoru (VFD regulátory). Po aktivaci funkce měřič filtruje vysokofrekvenční rušení, např. ze signálu PWM, a ponechává pouze nízké frekvence. Díky tomu filtr umožňuje přesné měření efektivní hodnoty napětí/proudu tekoucího do motoru
• Test baterie 1,5 a 9V - při testu měřič odebírá malé množství proudu z baterie, díky čemuž získáme 100% informací potřebných k posouzení, zda daný zdroj energie bude schopen napájet naše zařízení. Pro úplnou informaci se vyplatí nejprve změřit stejnosměrné napětí a poté výsledek porovnat s hodnotou z testu baterie. Příliš velký pokles nebo nízké napětí je jasným signálem, že je potřeba vyměnit zdroj
• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřiče s manuální změnou rozsahu pomocí knoflíku by měla být měření prováděna postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak riskujete poškození zařízení. V případě multimetru s funkcí AUTO však stačí provést jedno měření a měřič automaticky najde optimální rozsah. Standardně se měřič spustí v režimu AUTO
• RANGE - manuální změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných součástek se známou hodnotou, např. série rezistorů. Ruční nastavení rozsahu výrazně zkrátí dobu takového měření
• SEL - změna režimu měření, např. z měření AC na DC napětí
• DATA HOLD - udržení aktuálně naměřené hodnoty na displeji

DODATEČNÉ INFORMACE

• LCD displej, maximální zobrazený výsledek: 9999
• podsvícení obrazovky a funkce baterky
• akustický signál při testu průchodnosti odporu pod 30Ω
• automatické přepnutí testu diod na test průchodnosti při odporu obvodu pod 50Ω (nelze nastavit měřič pouze na test diod)

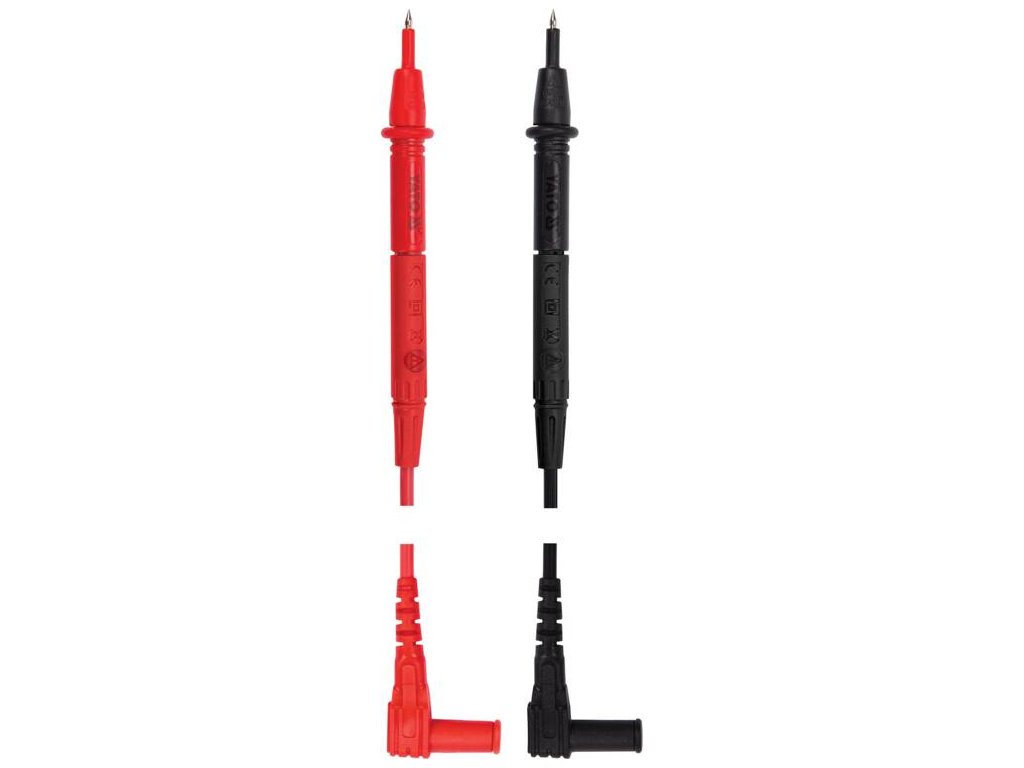

• včetně měřicích sond
• provedení s ochranou proti přetížení
• ABS plastové pouzdro + tzv pouzdro, tedy pryžové pouzdro chránící měřidlo proti mechanickému poškození
• automatické vypnutí měřiče
• indikátor slabé baterie
• napájení: dvě 1,5V (AAA) baterie
