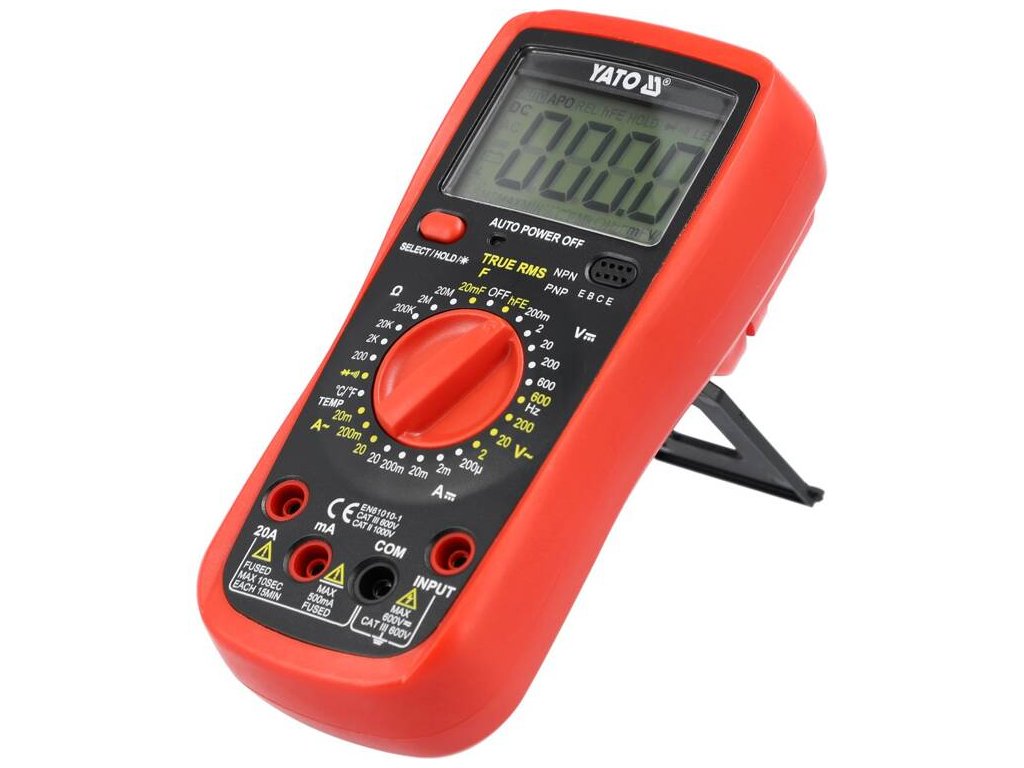

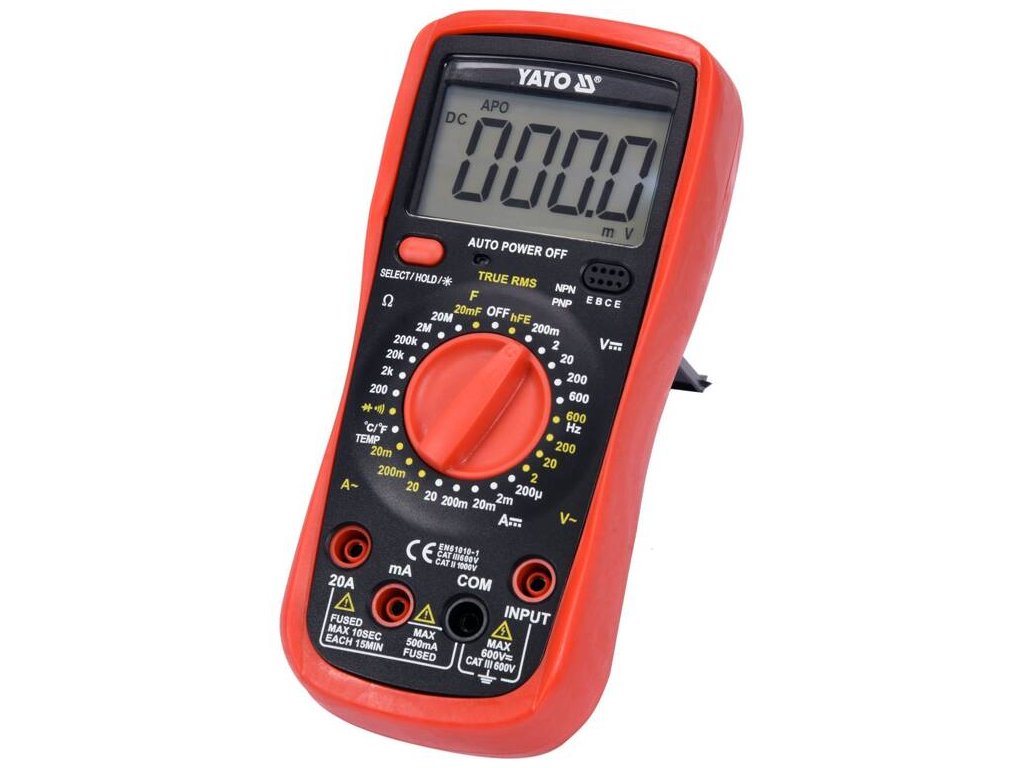

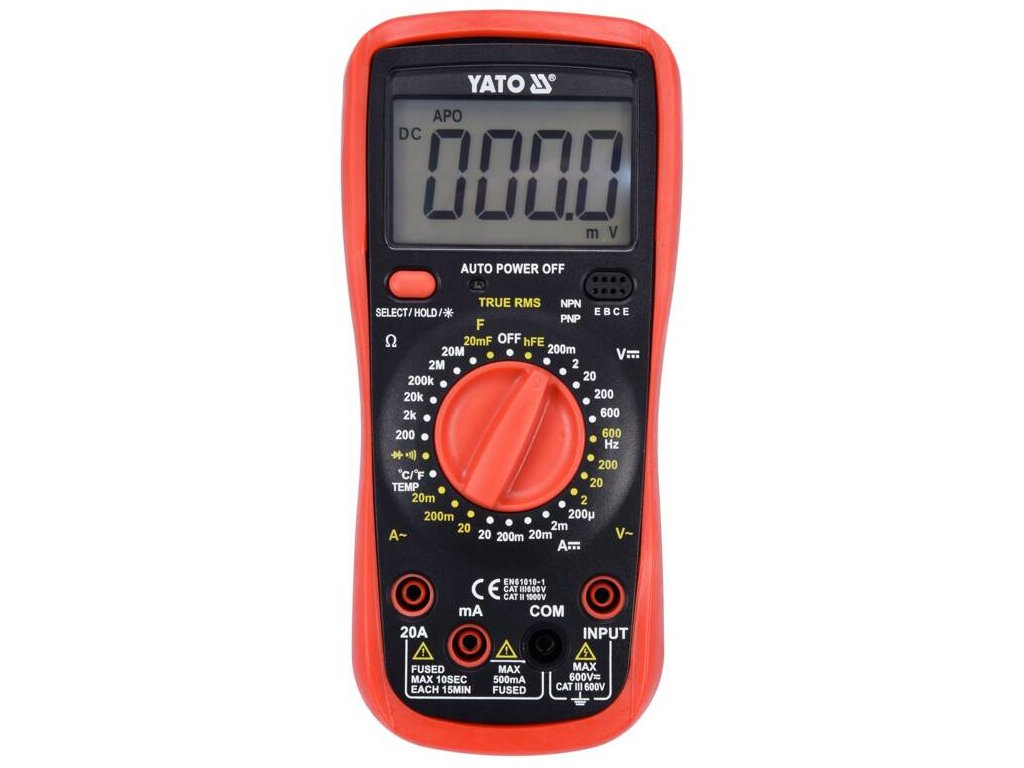

Multifunkční digitální měřič TRUE RMS YT-73083

Detailní popis produktu

Měření střídavého a stejnosměrného proudu do 20 ampér odlišuje multimetr od ostatních přístrojů a velká obrazovka s modrým podsvícením zviditelní výsledek i za ztížených světelných podmínek.

ZÁKLADNÍ MĚŘENÍ

• Měření střídavého napětí: AC 0-600V, TRUE RMS
• Měření DC napětí: DC 0-600V
• měření střídavého proudu: AC 0-20A, TRUE RMS
• Měření stejnosměrného proudu: DC 0-20A
• měření odporu: 0-20MΩ
• test diody: I _​​F 1mA, U _R 3,3V
• test kontinuity obvodu: 0-100Ω

DOPLŇKOVÁ MĚŘENÍ

• měření kapacity kondenzátoru: 0-20mF
• měření aktuální frekvence v domovních instalacích 230 a 400V: 50-60Hz
• měření teploty: -40 až 1000°C
• Test tranzistoru hFe: 0-1000, vestavěná měřicí zásuvka

PŘESNOST MĚŘENÍ

Příklad stanovení přesnosti měření střídavého napětí. Výpočty pro výsledek měření: 235V

• přesnost měření měřiče YT-73083 pro tento rozsah je: ±(1,2% + 8), rozlišení 0,1V
• vzorec výpočtu chyby měření: (výsledek měření x 1,2 %) + 8 x rozlišení
• výpočty: (235 x 1,2 %) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V

Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 235V = 235 ± 3,62V

• výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,126V
• výsledek zohledňující chybu měření pro indikaci měření střídavého proudu: 8A = 8 ± 0,15A

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

VESTAVĚNÉ FUNKCE

• TRUE RMS - měřič s touto funkcí vypočítává skutečnou efektivní hodnotu střídavého napětí a proudu pro sinusové i nesinusové průběhy. Přístroj nejprve změří skutečnou hodnotu sinusovky v několika časových intervalech → poté provede druhou mocninu výsledků měření → sečte je → vypočítá průměr → a nakonec odmocní průměrný výsledek. Výsledkem měření je skutečná efektivní hodnota střídavého napětí/proudu i pro deformovanou sinusovku nebo obdélníkovou vlnu.
• SELECT - změna režimu měření, např. změna z testu diod na test průchodnosti obvodu, při nastavení knoflíku na měření napětí AC 600V, změna na měření frekvence v domácích instalacích
• DATA HOLD - udržení aktuálně naměřené hodnoty na displeji

DODATEČNÉ INFORMACE

• LCD displej, maximální zobrazený výsledek: 1999
• podsvícení obrazovky
• zvukový signál při testu kontinuity pro odpor pod 50Ω
• schopnost samostatně povolit testy kontinuity diod a obvodů

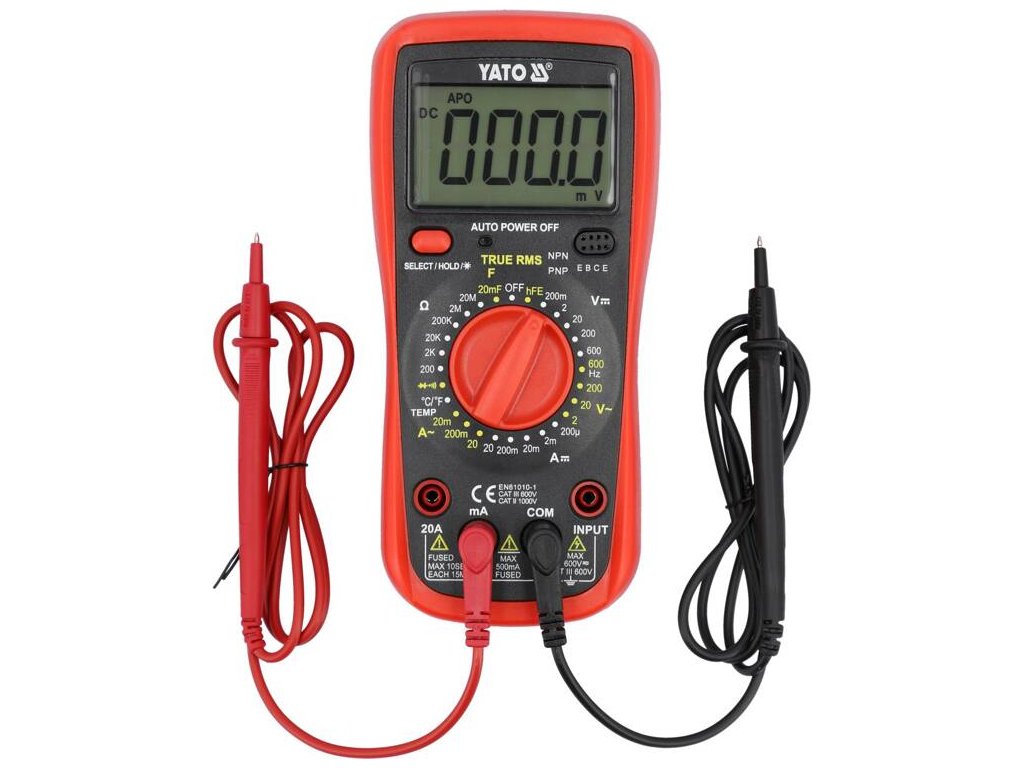

• Sada obsahuje měřicí sondy a teplotní sondu
• provedení s ochranou proti přetížení
• ABS plastové pouzdro + tzv pouzdro, tedy pryžové pouzdro chránící měřidlo proti mechanickému poškození
• automatické vypnutí měřiče po 15 minutách
• indikátor slabé baterie
• napájení: 9V (6F22) baterie

Upozornění!

Při měření neznámých hodnot pomocí měřiče s manuální změnou rozsahu pomocí knoflíku by měla být měření prováděna postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak riskujete poškození zařízení.
