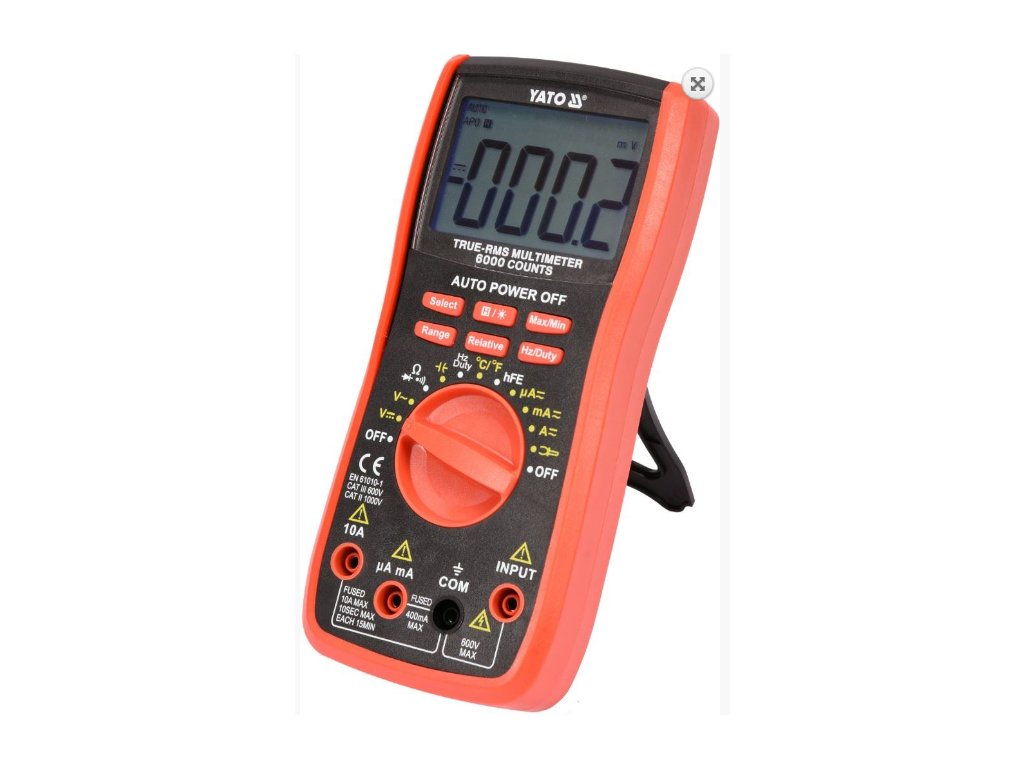

Multifunkční digitální měřič RMS s automatickým rozsahem YT-73085

Detailní popis produktu

Jeho nespornou výhodou je kromě rychlosti provozu i možnost použití doplňkového příslušenství v podobě měřicích kleští, např. YT-73090 pro měření vysokých proudů.

ZÁKLADNÍ MĚŘENÍ

• Měření střídavého napětí: AC 0-600V, TRUE RMS
• Měření DC napětí: DC 0-600V
• měření střídavého proudu: AC 0-10A, TRUE RMS
• Měření stejnosměrného proudu: DC 0-10A
• měření odporu: 0-60MΩ
• test diody: I _​​F 0,8mA, U _R 3,3V
• test kontinuity obvodu: 0-100Ω

DOPLŇKOVÁ MĚŘENÍ

• měření kapacity kondenzátoru: 0-60mF
• Měření frekvence: 0-10Mhz
• měření teploty: -40 až 1370°C
• měření faktoru plnění: 0,1-99 %
• Test tranzistoru hFe: 0-1000, odnímatelný měřicí adaptér

PŘESNOST MĚŘENÍ

Příklad stanovení přesnosti měření střídavého napětí. Výpočty pro výsledek měření: 235V

• přesnost měření měřiče YT-73085 pro tento rozsah je: ±(1% + 8), rozlišení 0,1V
• vzorec výpočtu chyby měření: (výsledek měření x 1 %) + 8 x rozlišení
• výpočty: (235 x 1 %) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V

Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 235V = 235 ± 3,15V

• výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,126V
• výsledek zohledňující chybu měření pro indikaci měření střídavého proudu: 8A = 8 ± 0,3A

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

VESTAVĚNÉ FUNKCE

• TRUE RMS - měřič s touto funkcí vypočítává skutečnou efektivní hodnotu střídavého napětí a proudu pro sinusové i nesinusové průběhy. Přístroj nejprve změří skutečnou hodnotu sinusovky v několika časových intervalech → poté provede druhou mocninu výsledků měření → sečte je → vypočítá průměr → a nakonec odmocní průměrný výsledek. Výsledkem měření je skutečná efektivní hodnota střídavého napětí/proudu i pro deformovanou sinusovku nebo obdélníkovou vlnu.
• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřiče s manuální změnou rozsahu pomocí knoflíku by měla být měření prováděna postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak riskujete poškození zařízení. V případě multimetru s funkcí AUTO však stačí provést jedno měření a měřič automaticky najde optimální rozsah. Standardně se měřič spustí v režimu AUTO
• RANGE - manuální změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných součástek se známou hodnotou, např. série rezistorů. Ruční nastavení rozsahu výrazně zkrátí dobu takového měření
• SELECT - změna režimu měření, např. změna z měření odporu na test diod nebo test kontinuity obvodu
• RELATIVNÍ - použití funkce během měření vynuluje displej a převezme hodnotu viditelnou před displejem jako referenční úroveň. Další měření ukáže rozdíl mezi naměřenou hodnotou a uloženou referenční hodnotou
• HZ/Duty - tlačítko při nastavení knoflíku do polohy měření frekvence změní nastavení na měření pracovního cyklu/pracovního faktoru
• DATA HOLD [H] - udržení aktuálně naměřené hodnoty na displeji
• MAX/MIN - udržování maximální nebo minimální hodnoty z aktuálního měření na displeji

DODATEČNÉ INFORMACE

• LCD displej, maximální zobrazený výsledek: 5999
• podsvícení obrazovky
• zvukový signál při testu kontinuity pro odpor pod 50Ω
• schopnost samostatně povolit testy kontinuity diod a obvodů
• Sada obsahuje měřicí sondy, teplotní sondu a adaptér pro testování tranzistorů
• provedení s ochranou proti přetížení
• ABS plastové pouzdro + tzv pouzdro, tedy pryžové pouzdro chránící měřidlo proti mechanickému poškození
• magnetický přívěsek vám umožňuje připevnit měřič na kovový povrch, jako je kapota auta.
• automatické vypnutí měřiče po 15 minutách
• indikátor slabé baterie
• napájení: 9V (6F22) baterie
