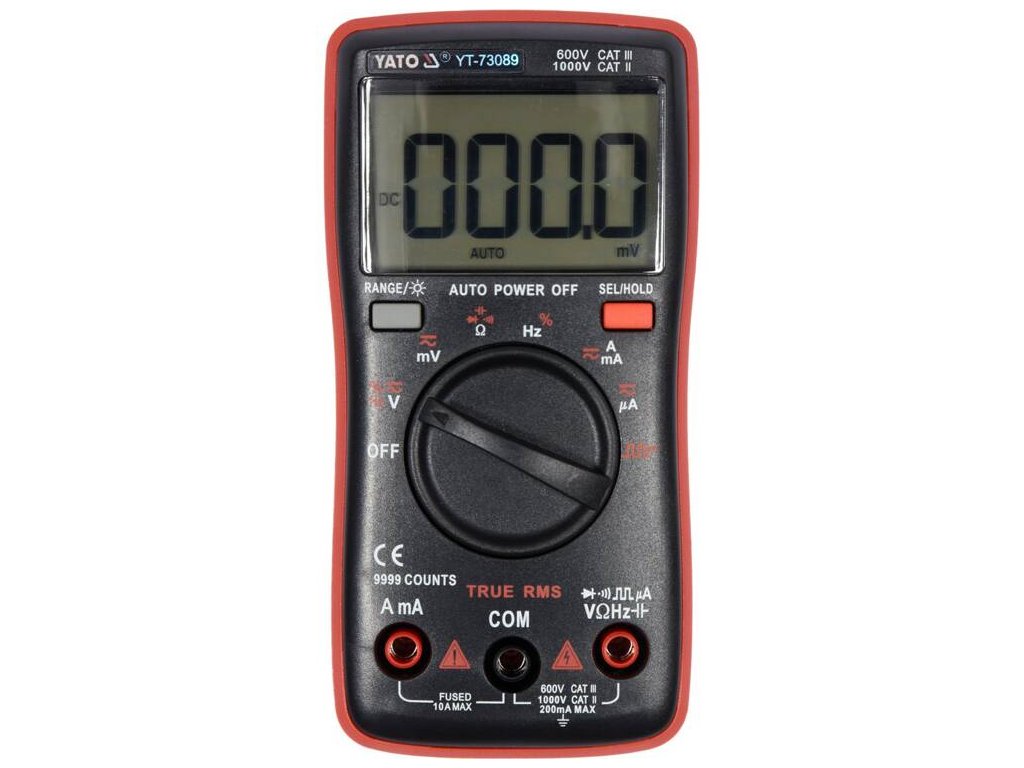

Digitální měřiš TRUE RMS s automatickým rozsahem LCD 9999 YT-73089

Detailní popis produktu

Umožňuje provádět základní i pokročilá měření elektrických veličin. Oblíbené pouzdro, malé rozměry a velký podsvícený displej spojují vysokou mobilitu s pohodlnou prací. Za rychlost, přesnost a opakovatelnost odečtů vděčí multimetr modernímu designu ovládací desky a kvalitním měřicím sondám, jejichž velikost a přesnost ocení jak kutilové, tak profesionální servisní technici. Generátor obdélníkového signálu pomůže například při diagnostice sluchátek nebo reproduktorů a speciální nastavení měření proudu v mikroampérech umožní testování různých typů senzorů, například senzorů plamene v HVAC zařízeních. Kabely testovací sondy mají silikonovou, flexibilní a vysokoteplotní izolaci.

ZÁKLADNÍ MĚŘENÍ

• Měření střídavého napětí: AC 0-750V, TRUE RMS
• Měření stejnosměrného napětí: DC 0-999,9V
• měření intenzity střídavého proudu: AC 0-9,999A, TRUE RMS
• Měření stejnosměrného proudu: DC 0-9,999A
• měření odporu: 0-9 999MΩ
• test diody: I _​​F 5mA, U _R 3V
• test kontinuity obvodu: 0-50Ω

DOPLŇKOVÁ MĚŘENÍ

• měření kapacity kondenzátoru: 0-9,999mF
• měření frekvence: 0-9 999Mhz
• měření faktoru plnění: 1-99 %
• generátor obdélníkových vln: 15 nastavení od 50 do 5000 Hz

PŘESNOST MĚŘENÍ

Příklad stanovení přesnosti měření střídavého napětí. Výpočty pro výsledek měření: 235V

• přesnost měření měřiče YT-73089 pro tento rozsah je: ±(1,0% + 3), rozlišení 0,1V
• Vzorec výpočtu chyby měření: (výsledek měření x 1,0 %) + 3 x rozlišení
• výpočty: (235 x 1,0 %) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 235V = 235 ± 2,65V

• výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,09V
• výsledek zohledňující chybu měření pro indikaci měření střídavého proudu: 8A = 8 ± 0,15A

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

VESTAVĚNÉ FUNKCE

• TRUE RMS - měřič s touto funkcí vypočítává skutečnou efektivní hodnotu střídavého napětí a proudu pro sinusové i nesinusové průběhy. Přístroj nejprve změří skutečnou hodnotu sinusovky v několika časových intervalech → poté provede druhou mocninu výsledků měření → sečte je → vypočítá průměr → a nakonec odmocní průměrný výsledek. Výsledkem měření je skutečná efektivní hodnota střídavého napětí/proudu i pro deformovanou sinusovku nebo obdélníkovou vlnu.
• Generátor průběhu – nastavení knoflíku na generování signálu způsobí, že měřič generuje obdélníkovou vlnu o frekvenci 50 až 5000 Hz. Signál lze použít například pro diagnostiku reproduktorů nebo pro kontrolu nízkofrekvenčních kanálů v rádiu.
• AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřiče s manuální změnou rozsahu pomocí knoflíku by měla být měření prováděna postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak riskujete poškození zařízení. V případě multimetru s funkcí AUTO však stačí provést jedno měření a měřič automaticky najde optimální rozsah. Standardně se měřič spustí v režimu AUTO
• RANGE - manuální změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných součástek se známou hodnotou, např. série rezistorů. Ruční nastavení rozsahu výrazně zkrátí dobu takového měření
• SEL - změna režimu měření, např. z měření AC na DC napětí
• DATA HOLD - udržení aktuálně naměřené hodnoty na displeji

DODATEČNÉ INFORMACE

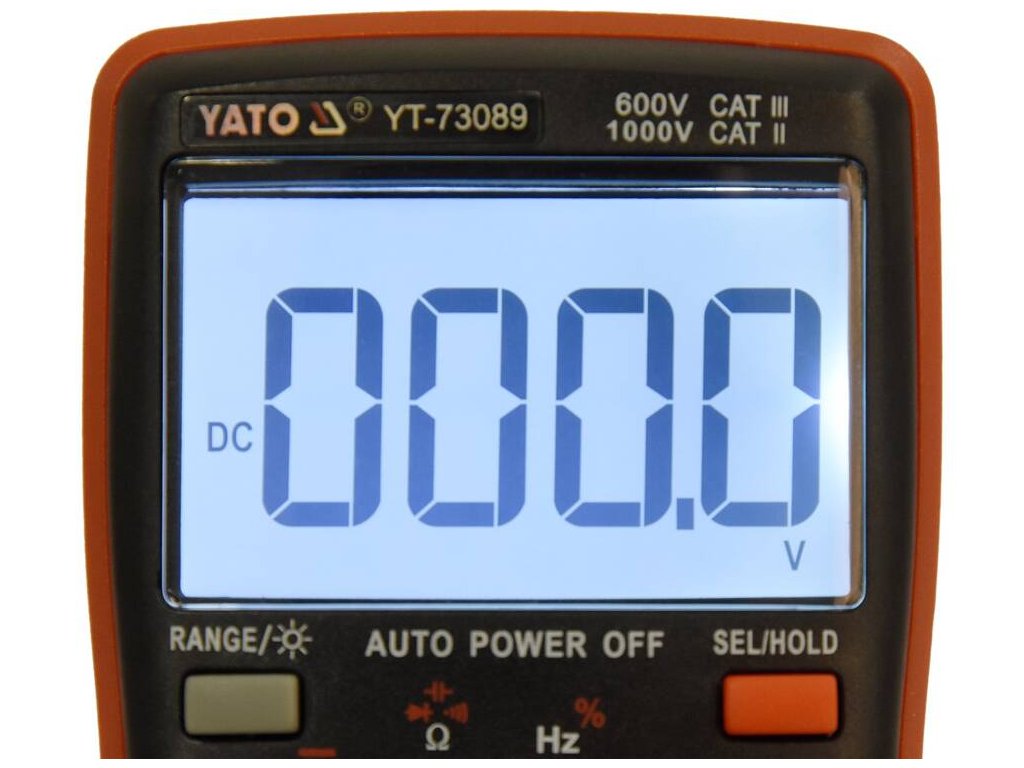

• LCD displej, maximální zobrazený výsledek: 9999
• podsvícení obrazovky
• zvukový signál při testu kontinuity pro odpor pod 50Ω
• schopnost samostatně povolit testy kontinuity diod a obvodů

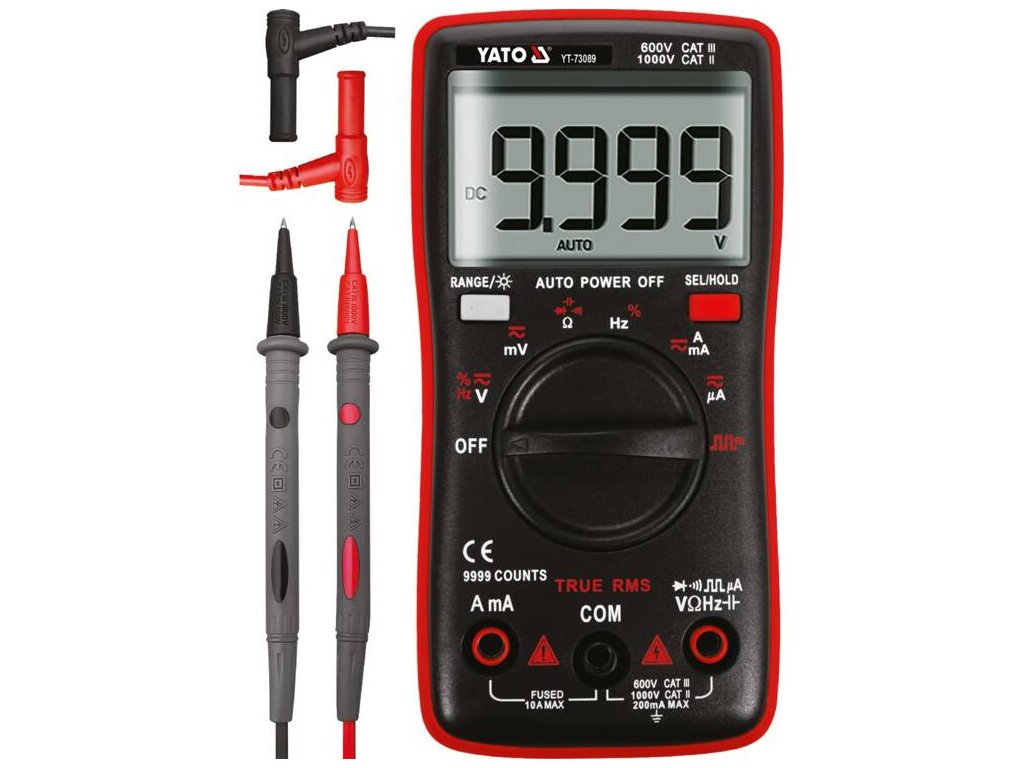

• Sada obsahuje měřicí sondy o délce 14,5 cm
• délka kabelu se sondami: 97 cm
• průměr drátu s izolací: 3,5 mm
• provedení s ochranou proti přetížení
• Pouzdro z ABS plastu
• automatické vypnutí měřiče po 15 minutách nečinnosti
• možnost deaktivovat režim automatického vypnutí zařízení
• indikátor slabé baterie
• napájení: dvě 1,5V (AAA) baterie
