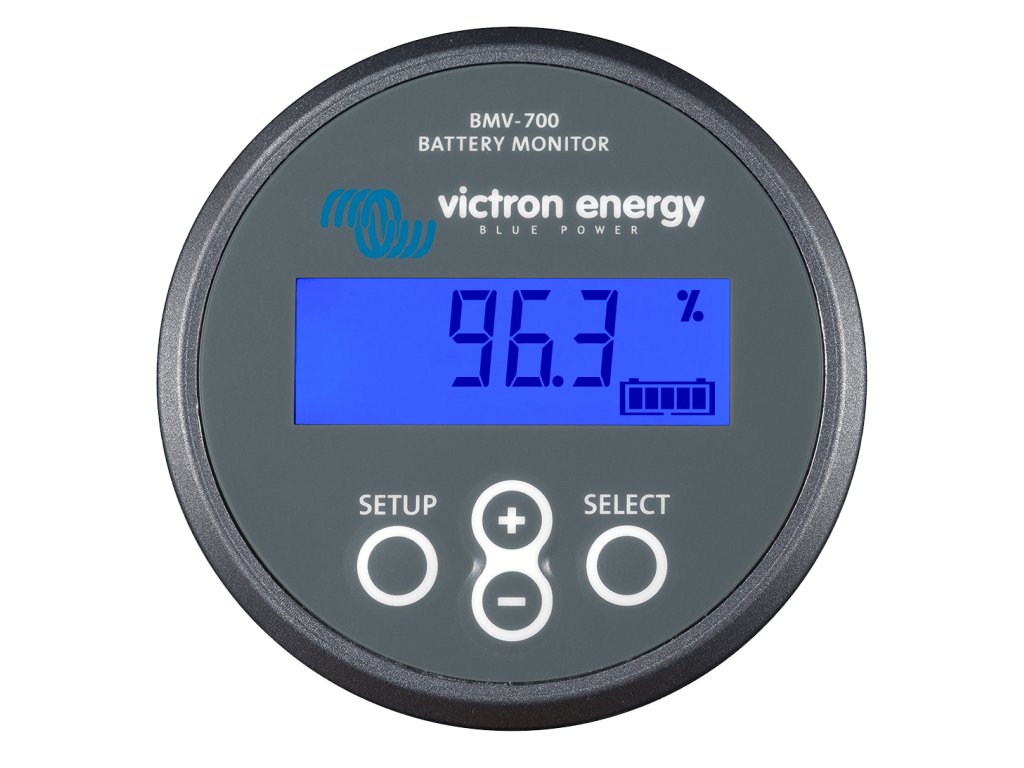

Sledovač stavu BMV 700

Pro BMV sledovače platí prodloužená záruka 5 let.

Sledovač BMV-700 je nový vysoce přesný systém monitorování stavu baterie.

Proč sledovat provozní stavy baterie? Pro její delší životnost! Podrobné sledování baterie nám umožňuje odhalit případné provozní nedostatky se zajištěním rychlé nápravy pro podporu dlouhé životnost baterie.

Vhodné pro všechny typy olověných baterií včetně rounových (AGM) a gelových. Jednoduché nastavení kapacity akumulátoru (výrobní nastavení na 200 Ah). Autodetekce napětí 12, 24, 36, 48, 60, 120, 144 a 288 V. Pravidelná automatická kalibrace přístroje pro spolehlivé uvádění měřených údajů (lze provádět i manuálně). Verze BMV 700H je určena pro systémy s vysokým provozním napětím (70 - 350 V DC), verze BMV702 je určena pro sledování dvou akumulátorů nebo sledování teploty baterie nebo xxx. Sledovač je vhodný i pro Li-on baterie.

Základní zobrazované hodnoty:
- aktuální napětí (V) baterie
- aktuální proud (A), které jde do (kladné hodnoty - nabíjení) nebo ven (záporné hodnoty - vybíjení) z baterie

- aktuální výkon (W), které jde do (kladné hodnoty - nabíjení) nebo ven (záporné hodnoty - vybíjení) z baterie (násobek napětí a proudu)
- celková suma odebrané energie z baterie na napájení spotřebičů v ampérhodinách (Ah)

- aktuální míra nabití baterie v procentech
- předpokládaná (sofistikovaně propočtená) délka doby v hodinách do 50% vybití baterie při dané spotřebě energie



Technické parametry:
  - napájecí napětí 6,5 - 95 V DC

  - spotřeba energie při nepodsvětleném displeji a vypnutém relé:  4 mA (12 V) a 3 mA (24 V)

  - spotřeba energie při nepodsvětleném displeji a sepnutém relé:  15 mA (12 V) a 8 mA (24 V)

  - pracovní napětí: 12, 24 a 48 V (autodetekce)

  - maximální velikost proudu procházející bočníkem: -500 až +500 A (vybíjení a nabíjení baterie)

  - maximální odchylka při odečtu napětí ±0,01 A při napětí 0 – 100 V
  - maximální odchylka při odečtu proudu ±0,01 A s 500 A bočníkem

  - maximální odchylka při odečtu kapacity ±0,1 Ah při kapacit baterie 0 – 100 Ah

  - maximální odchylka při odečtu kapacity ±1 Ah při kapacit baterie 100 – 9999 Ah

  - maximální odchylka při odečtu stavu nabití ±0,1%

  - maximální odchylka při odhadu zbývajícího času  ±1 hod (v rozsahu 1-240 hod)

  - maximální odchylka při odečtu výkonu ±1 W při rozsahu od - 100 W do 1 kW

  - pro celkovou kapacitu akumulátorů 20 - 9999 Ah
  - rozsah pracovní teploty -20 až + 50 °C
  - kruhový průměr vlastního sledovače: 63 mm

  - čtvercová velikost krytky vlastního sledovače: 69 x 69 mm

  - hloubka vlastního sledovače: 31 mm

  - spínané relé: 60V/1 A maximálně

  - hmotnost vlastního sledovače: 70 g

  - hmotnost bočníku: 315 g

  - přípojné šrouby bočníku: M10
  - materiál: plast

Sledovač ukládá vybrané historické údaje a dosažené mezní hodnoty:
- nejhlubší dosažené vybití akumulátoru
- míra posledního vybití akumulátoru
- počet proběhlých vybíjecích/nabíjecích cyklů akumulátoru
- průměrná hodnota vybití akumulátoru
- počet plných vybití akumulátoru
- maximální dosažené napětí akumulátoru
- minimální dosažené napětí akumulátoru
- počet dní od posledního plného nabití akumulátoru

Dodávka sledovače BMV-700 obsahuje (viz obrázek níže):
- vlastní sledovač s podsvětleným digitálním displejem a ovládacími prvky
- plastová krytka sledovače o rozměrech 69 x 69 mm
- bočník 500A/50mV konstruovaný na maximální proud 500 A (instaluje se na záporný kabel baterie)
- 10 metrů dlouhý komunikační a napájecí UTP kabel RJ12 (propojení vlastního sledovače s bočníkem)
- 2 metry dlouhý instalační kabel s pojistkou k napojení na kladný kabel.





Sledovač provádí sofistikované sledování dodávané a odebírané energie společně se zohledněním nastavitelné hodnoty Peukertova exponentu (čím větší je odběr energie, tím relativně klesá množství dostupné energie v baterii a naopak) a účinnosti baterie pro odhad aktuálního množství energie (Ah) a míry nabití baterie (v procentech). Pro správné zobrazování množství dostupné energie v baterii je nutné, aby veškerá energie vstupující a odcházející z baterie procházela bočníkem.

Vlastní sledovač je možno integrovat do stěny bez nutnosti přístupu zezadu (zakrytované vruty).

Pro větší proudy jak 500 A lze dodat náhradní bočník konstruovaný na proudy 1000 a 2000 A. Na sledovač lze použít bočníky až do maximálního proudu 9 999 A s napěťovým rozsahem 1 - 100 mV (obojí nastavitelné).

Sledovač disponuje spínaným relé. To je aktivována/deaktivováno na základě naměřené míry nabití baterie. Továrně je nastaveno sepnutí při poklesu stavu nabití baterie pod 50% a vypnutí při dosažení stavu nabití na 90%. Tyto hodnoty lze změnit v nastavení. Také lze obrátit logiku spínání, čili standardně je relé sepnuto, nestandardně vypnuto. Relé lze využít pro spínání/vypínání zařízení jako je externí alarm, elektrocentrála atd.

Sledovač je možno napojovat na další zařízení. Možnost propojení sledovače s velkým barevným displejem Color Control GX s bezplatnou možností grafické vizualizace naměřených hodnot na portálu https://vrm.victronenergy.com/user/register (nezávazně lze vyzkoušet na funkčních systémech při zadání uživatelského jména: demo@victronenergy.com a hesla: vrmdemo). K propojení sledovač BMV700 s displejem Color control GX je nutno zakoupit buď kabel VE.Direct nebo komunikační rozhraní VE.Direct-USB.



Uložené nastavení a naměřená historická a mezní data zůstávají uložena i při přerušení napájení sledovače.

Vizuální a akustický alarm při nad nebo podpětí, při nabitém nebo vybitém akumulátoru.

Možnost přes relé spínat za definovaných podmínek dodatkový zdroj energie jako třeba generátor.
