Měnič/nabíječ Victron Energy MultiPlus-II GX 24V/3000VA/70A-32A

Detailní popis produktu

MultiPlus-II GX je multifunkční měnič/nabíječ s integrovanou jednotkou GX, s možností připojení externího snímače proudu, který rozšiřuje funkce PowerControl a PowerAssist, ideální pro použití v ostrovních a ESS systémech. Má také všechny funkce jednotky MultiGrid se zabudovanou anti-islanding ochranou na svém AC vstupu – zesílená ochrana zabránění nežádoucím dodávkách do distribuční sítě v případě jejího výpadku.

Hlavní vlastnosti:

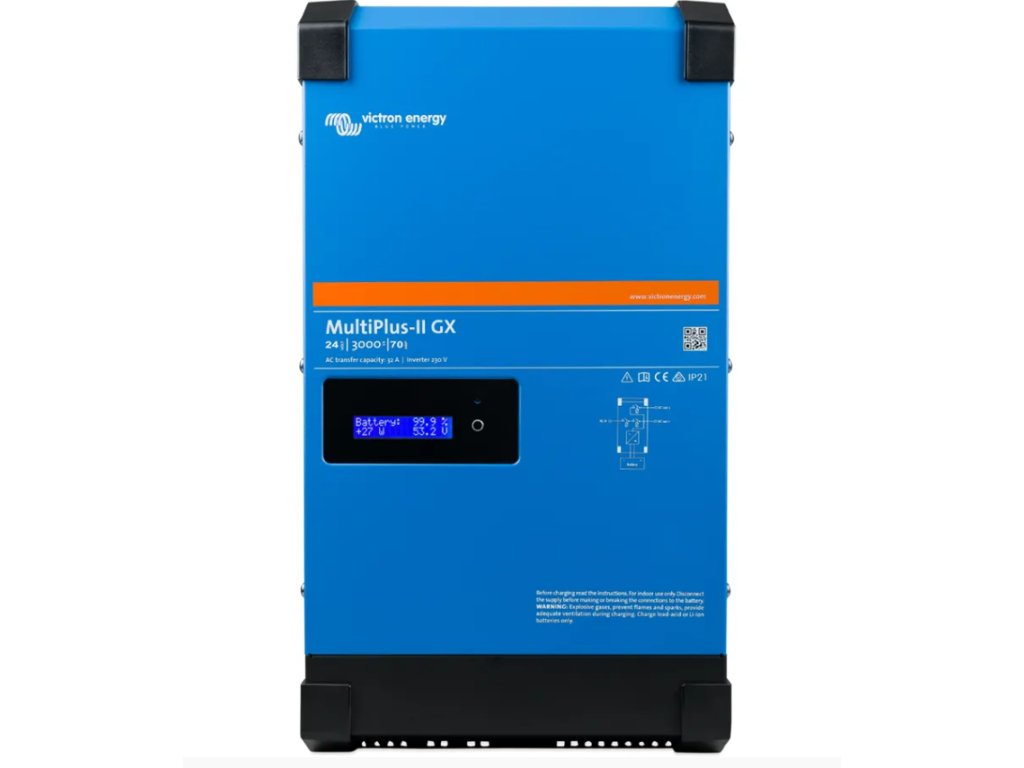

MultiPlus-II GX oproti MultiPlus II navíc obsahuje zařízení GX a displej 2 x 16 znaků.
Na displeji se zobrazí parametry solárního regulátoru a měniče. Ke stejným parametrům lze přistupovat pomocí smartphonu, nebo jiného zařízení podporujícího Wi-Fi.

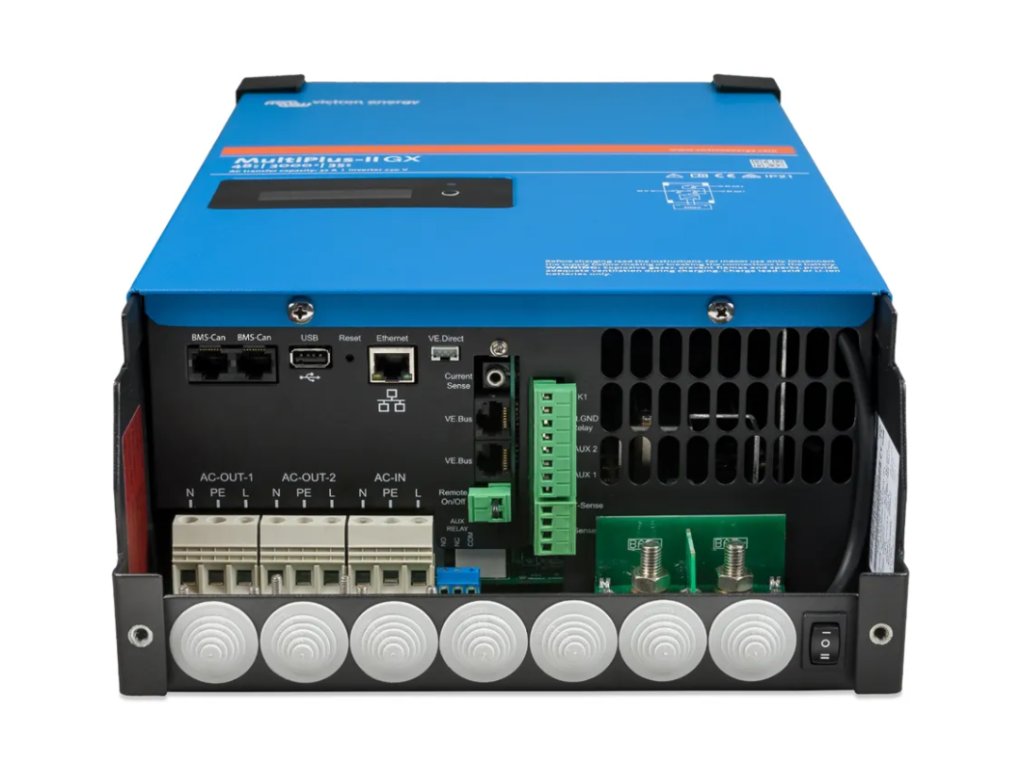

Integrované zařízení GX (obdoba zařízení Venus GX) zahrnuje:

• Rozhraní VE.Can
• USB port
• Ethernetový port
• Port VE.Direct

PowerControl a PowerAssist
MultiPlus-II zamezí přetížení výkonově omezeného AC zdroje např. proudově omezené el. přípojky  nebo generátoru. Pokud by mělo dojít velkým odběrem k přetížení vstupního AC zdroje, bude v prvním kroku automaticky snížen nabíjecí proud do baterie (PowerControl). Energie pro nabíjení je přesunuta pro napájení AC spotřebičů. V druhé kroku dochází k posílení vstupního AC zdroje proudem odebíraným z baterie (PowerAssist). Na AC výstup přichází společně energie z AC zdroje i z baterie (měniče).

Solární energie
AC proud můžete mít k dispozici i v případě výpadku distribuční sítě. MuliPlus-II může být použit jak v off-grid (ostrovních) systémech, tak ve fotovoltaických systémech trvale připojených k distribuční síti. MultiPlus-II není vybaven vstupem pro FV pole, je ale předurčen ke spolupráci s MPPT regulátory (DC coupling systémy) nebo síťovými měniči (AC coupling systémy) umístěnými na AC vstupu a/nebo AC výstupu.

Jeden AC vstup
MultiPlus-II je vybaven jedním AC vstupem pro připojení distribuční sítě nebo např. generátoru. Pokud jsou potřeba dva AC vstupy, pak zvolíme jednotku Quattro.

Dva AC výstupy
MultiPlus-II je vybaven dvěma AC výstupy. Hlavní výstup AC1 zajistí dodávky energie bez přerušení napájení. Např. v režimu UPS MultiPlus-II převezme napájení připojených spotřebičů (za méně než 20 milisekund) v případě výpadku distribuční sítě nebo generátoru. Druhý AC výstup je funkční pouze tehdy, když je k dispozici AC vstup (distribuční síť/generátor). Zátěž, která by rychle vybila akumulátory, jako například ohřívač vody, je tedy možno připojit k tomuto výstupu a ta bude napájena pouze z AC zdroje.

Prakticky neomezený výkon díky paralelnímu a třífázovému provozu
Až 6 jednotek MultiPlus-II může pracovat paralelně k dosažení vyššího výkonu. Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový provoz s fázovým posunem. Ale to není vše, až 6 paralelně řazených jednotek může tvořit jednu fázi. Třífázový systém tak může sestávat až z 18 jednotek.
Modely MultiPlus-II 8k, 10k a 15k lze paralelně zapojit pouze v případě použití externího přepínače pro přenos střídavého proudu. Pro více informací naleznete v aplikační příručce MultiPlus-II External Transfer Switch.

ESS: Systémy pro skladování energie
MultiPlus-II je klíčovým prvkem v systému Victron Energy ESS, který poskytuje flexibilitu pro kombinaci se solárními MPPT regulátory nebo se síťovými FV měniči.

Konfigurace, monitorování a řízení systému lokálně
Nastavení lze změnit pomocí softwaru VEConfigure (je třeba počítač nebo notebook a rozhraní MK3-USB).

Čtyři fáze nabíjení adaptivní nabíječkou se dvěma výstupy pro nabíjení baterie
Hlavní DC výstup poskytuje výkonné plnohodnotné nabíjení akumulátorů prostřednictvím systému "adaptivního nabíjení". Software řídí třístupňový automatický proces dobíjení tak, aby vyhovoval stavu baterie, a přidává čtvrtou fázi dobíjení - udržovací nabíjení. MultiPlus-II je určen pro nabíjení všech typů olověných, alkalických i lithiových baterií.

Konfigurace systému
V případě jednoduché např. UPS instalace, lze nastavení snadno provést během několika minut pomocí DIP přepínačů na MultiPlusu-II nebo softwarem VE.Configure 3 a PC. Paralelní a třífázové aplikace mohou být konfigurovány pomocí softwaru VE.Bus Quick Configure (do tří jednotek) nebo složitější systémy pomocí softwaru VE.Bus System Configurator (nad tři jednotky) a PC.
Off-grid a hybridní FV instalace pro podporu vlastní spotřeby a větší energetické nezávislosti, které zahrnují síťové střídače a/nebo solární MPPT nabíječe, lze konfigurovat pomocí softwaru VE.Configure 3 s využitím příslušných asistentů (specializované funkce pro konkrétní aplikace).

MultiPlus-II disponuje několika programovatelnými relé a pomocnými kontakty pro celou řadu doplňkových funkcí. Základní software VE.Configure 3 ale i ostatní softwary pro možnost konfigurace si můžete zdarma stáhnout na následujícím odkazu: https://www.victronenergy.com/support-and-downloads/software
Pro uvedené softwary budete potřebovat PC komunikační rozhraní MK3-USB.

Technické parametry:

• výstupní napětí: 230 VAC ± 2 % Frekvence: 50 Hz ± 0,1 %
• vstupní napětí: 187-265 VAC, frekvence: 45 – 65 Hz
• trvalý výkon při 25ºC: 3000 VA / 2400W
• špičkový výkon: 5500 W
• transferový proud: 32A
• max. účinnost: 94%
• vlastní spotřeba: max. 13 W
• vlastní spotřeba v „Search“ modu: 3 W
• rozpětí provozních teplot: -40 do +65 °C (chlazení s ventilátorem)
• vlhkost (nekondenzující): max. 95%
• hmotnost: 20 kg
• rozměr: 506 x 275 x 147 mm

Na produkty Victron Energy poskytuje výrobce záruku 5 let.
