Hybridní systém 430W - 20A
Kód: 69557Související produkty
Detailní popis produktu

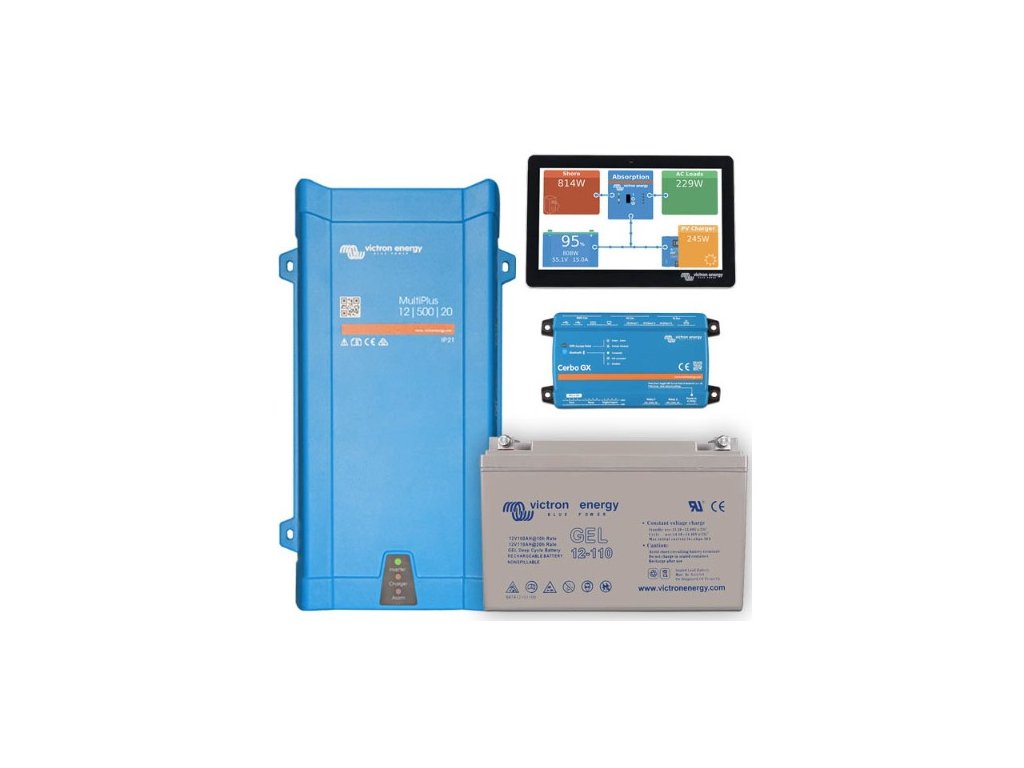

Obsah sady:
1x Měnič/nabíječ Victron Energy Multiplus 12V/500VA/20A-16A
1x Solární baterie Victron Energy GEL 110Ah
| Napájecí jednotka MultiPlus bude nabíjet baterii během zastavení ze sítě a generovat z baterie napětí 230V. Vše probíhá automaticky bez zásahu uživatele. Stačí připojit nebo odpojit napájení ze sloupku. |
Nabízíme vám pokročilou hybridní sadu pro obytný vůz, která funguje s jakýmkoliv regulátorem Victron Energy MPPT, zatím dostupná pouze pro montážníky. Naše připravená sada pro vlastní montáž vám umožní provést instalaci svépomocí, aniž byste museli vynakládat náklady na montáž.
Princip činnosti
Zařízení Multiplus je jak měnič napětí 12V->230V, tak nabíječka baterií 230V->12V.Umí generovat 230V a nabíjet baterie ze sítě, když je vůz připojen k externímu zdroji napájení. Může také plnit funkci bypassu, tedy přímo přenášet energii ze sítě nebo pracovat jako UPS, tedy při výpadku síťového napětí se automaticky přepne na bateriový systém.
Sada funguje velmi dobře se všemi regulátory Victron Energy MPPT. Nezapomeňte však dokoupit další VE kabely. přímé, které lze nalézt zde . Kabel umožňuje propojit regulátor nabíjení s modulem Cerbo GX. Kabel pro připojení Multiplus k Cerbo GX je součástí dodávky
Monitorovací systém Cerbo GX
Zařízení Cerbo GX umožňuje spojit všechna zařízení do jednoho, tedy regulátor nabíjení zajišťující nabíjení baterie solárními panely a zařízení MultiPlus. Cerbo GX ukládá všechna data ze zařízení a výsledek zpřístupňuje na dotykovém displeji GX Touch 50, který je součástí sady, nebo prostřednictvím internetu a bezplatného portálu Victron Energy.
Cerbo GX funguje s jakýmkoli internetovým modemem s klasickým počítačovým výstupem RJ45 Ethernet. Nevyžaduje nastavení přesměrování ani jiné akce. Vše, co musíte udělat, je zaregistrovat svůj produkt se sériovým číslem na webových stránkách Victron Energy a můžete si užívat bezdrátové monitorování vaší instalace. Systém Cerbo GX také nabízí plnou správu telefonu a aplikaci Victron Connect přes BlueTooth
MultiPlus 12V 500VA 20A
Multifunkční invertor
| Parametry / Model | MultiPlus 12V/500Va/20A - Invertor |
|
| vstupní napětí |
9,5V - 17V |
|
| Ovládání výkonu / Pomocník napájení | ANO | |
| Zapojení ve 3 fázích |
ANO | |
| výstupní napětí |
230V +/- 3% 50Hz |
|
| Výkon při 25C |
430W | |
| Výkon při 40C |
400W | |
| Výkon při 60C |
300W | |
| Okamžitá síla |
900W | |
| Účinnost | 90 % | |
| Spotřeba proudu bez zátěže |
6W | |
| Spotřeba energie bez zátěže ECO |
2W | |
| Nabíječka | ||
| Vstupní střídavé napětí |
187-265VAC / 45-65Hz |
|
| Absorpční napětí |
14,4V | |
| klidové napětí |
13,8V | |
| akumulační napětí |
13,2 V | |
| proud nabíječky |
20A | |
| Senzor teploty |
ANO | |
| Obecné a rozměry |
||
| Programovatelný spínač |
NO/NC | |
| komunikační port |
VE Bus |
|
| Dálkové ovládání |
Zapnuto/Vypnuto/Nabíječka | |
| DIP programování |
ANO | |
| Vnitřní pojistka |
125AZ | |
| Doporučený kabel baterie |
16 mm2 | |
| Váhy | 4,4 kg | |
| Rozměry | Rozměr 311 x 182 x 100 mm | |
Gelová baterie 110Ah 12V
Victron Energy
Všechny gelové baterie Victron Energy jsou nejvyšší světové kvality určené pro profesionální ostrovní solární systémy. Baterie VE poskytují velmi vysokou účinnost kombinovanou s životností až 12 let. Nizozemská společnost Victron Energy, známá svým profesionálním přístupem k systémům obnovitelných zdrojů energie, nabízí produkty, které jsou o třídu vyšší než běžně dostupné gelové baterie. Rozhodnete-li se pro nákup této řady produktů, zvolíte stabilitu a bezproblémový provoz na léta. Gelové baterie se vyznačují vysokou účinností při nízkém vybíjecím proudu. V takové situaci mohou rozdat větší zátěž, než nominálně nashromáždili. Baterie Victron Energy GEL doporučujeme pro všechny profesionální solární systémy.
| Parametry / Model | Victron Energy 110Ah 12V | |
| Provozní napětí [V] | 12V | |
| Kapacita [Ah] | 110 Ah | |
| Nabíjecí napětí cyklické [V] | 14,1V - 14,4V | |
| Nabíjecí napětí v pohotovostním režimu [W] | 13,5V - 13,8V | |
| Úložné napětí [V] | 13,2V - 13,5V | |
| INSTALACE A ROZMĚRY | ||
| Rozměry ŠxVxH [mm] | 330 mm x 171 mm x 220 | |
| Hmotnost [kg] | 33 kg | |
| Výdrž baterie a | ||
| 1800 cyklů při 20% vybití | ||
| 750 cyklů při 50% vybití | ||
| 500 cyklů při 80% vybití | ||
| životnost designu 12 let režim FLOAT | ||
Technologie VRLA
Díky použití moderní technologie VRLA akumulátor v případě potřeby uvolňuje přebytečné nahromaděné plyny přes ventil. Řešení je bezpečné pro životní prostředí a zároveň chrání baterii před poškozením.
GEL technologie
Baterie Victron Energy využívají 100% gelovou technologii. To znamená, že elektrolyt v baterii je zgelovatělý. Díky tomu baterie mnohem lépe snáší cyklickou práci, hluboké vybití a nízké teploty.
Gelové baterie Victron Energy s nízkým samovybíjením
mají výjimečně nízkou míru samovybíjení kolem 2 % za měsíc. Díky tomu lze VE baterie skladovat po dlouhou dobu bez obav z poškození. Jsou ideální pro situace, kdy fotovoltaický systém nefunguje několik měsíců kvůli nedostatku slunečního světla.
Monitorování Cerbo GX
PV
|
Cerbo GX je integrovaný řídicí bod pro všechna zařízení Victron Energy. Má několik portů Ve.Direct a VE.Bus a také porty pro monitorování hladiny kapaliny, např. ve vodní nádrži. Navíc umožňuje monitorování systému přes portál VRM a komunikaci přes tradiční Ethernet nebo WiFi. Volitelně je možné komunikovat prostřednictvím aplikace Victron Connect nainstalované v telefonu a protokolu BlueTooth. Volitelně umožňuje připojení dotykového displeje GGX touch 50 a prezentaci výsledků na barevném displeji. Nejdůležitějšími výhodami jsou všestrannost, kompatibilita se všemi zařízeními Victron Energy s portem VE.Direct nebo VE.Bus a snadná konfigurace. |
|
Snadná montáž a konfigurace Cerbo GX již bylo optimalizováno do takové míry, že splňuje nejen požadavky profesionálních instalačních techniků, ale také nastavuje nové standardy. Zařízení lze snadno namontovat na DIN lištu (pomocí malého adaptéru DIN35, není součástí dodávky) a jeho samostatný dotykový displej lze našroubovat na přístrojovou desku bez nutnosti přesného řezání otvorů (jako je tomu u Color Control GX) . Připojení je provedeno pouze jedním vodičem, čímž se vyhnete vedení více kabelů k desce. Nová funkce Bluetooth na tomto zařízení umožňuje jeho rychlé připojení a nastavení prostřednictvím naší aplikace VictronConnect. |
|
|
Rozšiř své obzory Nová (volitelná) dotyková obrazovka GX Touch 50 vám poskytuje okamžitý přístup k systémovým datům a umožňuje měnit nastavení během mrknutí oka. Tento ultratenký, vodotěsný 5palcový displej, který lze snadno namontovat na povrch přístrojové desky, vám poskytuje dostatek volnosti při vytváření snadno čitelné palubní desky. |
|
|
Sledování a kontrola Bez prodlení sledujte stav nabití baterií, spotřebu energie, spotřebu energie z fotovoltaických panelů, generátoru a elektrické sítě, případně zkontrolujte hladinu paliva v nádržích a změřte teplotu. Snadno ovládejte limity vstupního proudu pobřežního napájení, (automaticky) spouštějte/zastavujte generátor(y) nebo provádějte změny nastavení pro optimalizaci výkonu systému. Dálkově ovládat příčiny alarmů, provádět diagnostické kontroly a odstraňovat problémy. Cerbo GX promění jakýkoli problém s napájením v bezproblémový zážitek. Maximalizujte efektivitu své instalace Cerbo GX zvyšuje výkon součástí závodu v reálném čase a udržuje je v dokonalém souladu. Díky dvoujádrovému procesoru a dodatečnému portu CAN-bus nyní můžete ovládat i větší instalace a přesně dohlížet na řízené (lithiové) baterie. Druhý port může podporovat až 25 současně připojených solárních panelů VE.Can. Nový NMEA 2000 umožňuje snadnou integraci GX do jakékoli námořní sítě. Čtyři porty palivoměru a čtyři porty teploty spolu se 3 porty VE.Direct, 3 porty USB, 4 digitálními výstupy a 2 relé poskytují zcela novou úroveň ovládání. Maximalizace výkonu vaší instalace nikdy nebyla tak snadná. |
GXTouch 50
Dotykový displej pro Cerbo GX
|
GX Touch 50 je doplněk displeje pro zařízení Cerbo GX. Pětipalcový dotykový displej vám poskytuje okamžitý přehled o systému a umožňuje upravit nastavení během mrknutí oka. Jednoduché připojení k Cerbo GX pomocí jediného kabelu, jeho supertenký vodotěsný design, konfigurace s horní montáží a jednoduchá instalace poskytují velkou flexibilitu pro vytvoření ostré a čisté palubní desky. GX Touch 50 je společníkem Cerbo GX, zcela nové komunikační centrum vám umožní mít vždy perfektní kontrolu nad vaším systémem odkudkoli a maximalizovat jeho výkon. Jednoduše se připojte přes náš portál Victron Remote Management (VRM) nebo přistupujte přímo přes GX Touch 50, MFD nebo naši aplikaci VictronConnect s přidanou funkcí Bluetooth. Tento nejnovější přírůstek do řady GX spojuje to nejlepší z konektivity a ve všech směrech nově definuje chytrá energetická řešení. |
komunikační kabel
VE Direct 1,8M
Přímé zapojení VE umožňuje připojení zařízení jako je MultiPlus, regulátor nabíjení nebo jiné produkty Victron Energy s výstupem VE Direct k ústředně Cerbo GX. Součástí sady je jeden takový kabel určený pro propojení zařízení MutiPlus s řídicí jednotkou Cerbo GX, která prostřednictvím dotykového LCD displeje GX zobrazuje aktuální stav systému.
Doplňkové parametry
| Kategorie: | Hybridní solární sady |
|---|---|
| Záruka: | 5 roků |
| Hmotnost: | 38.2 kg |
