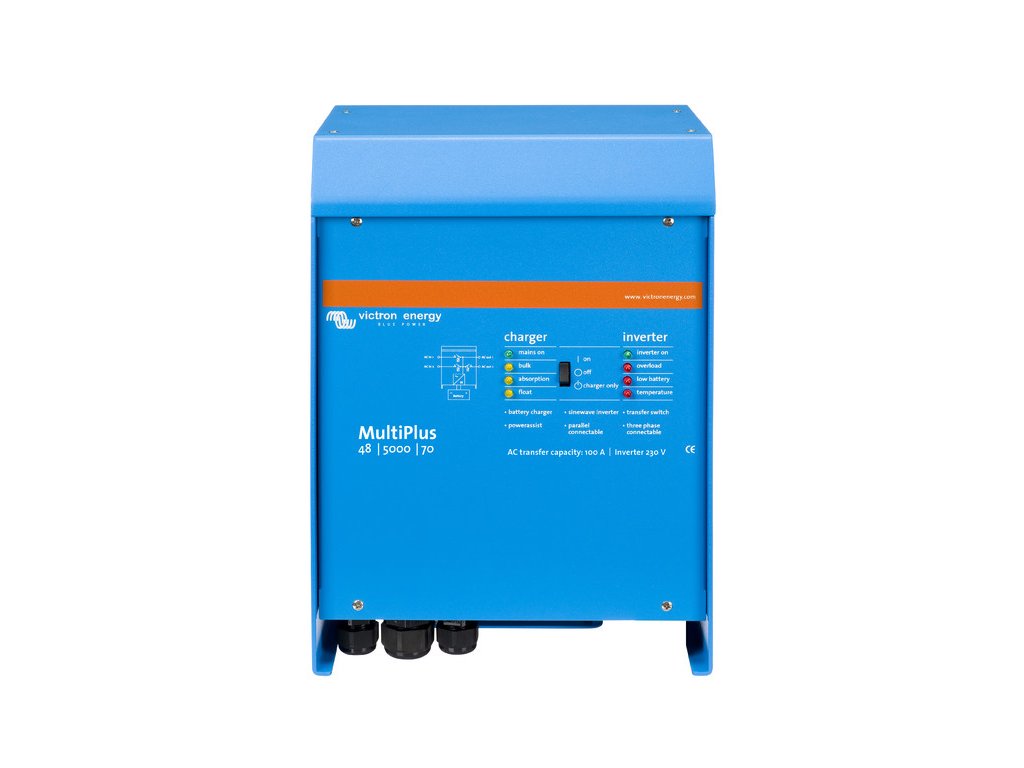

Měnič/nabíječ Victron Energy MultiPlus 48V/5000VA/70A-100A
Kód: 4504Související produkty
Detailní popis produktu
MultiPlus jak napovídá název, je kombinací střídače a nabíječky v jednom elegantním balení. Jeho řada funkcí zahrnuje čistě sinusový měnič, adaptivní nabíjení, hybridní technologii PowerAssist a další funkce pro integrace do různých typů systémů.
Jeden AC vstup
MultiPlus je vybaven jedním AC vstupem pro připojení distribuční sítě nebo např. generátoru.
Pokud jsou potřeba dva AC vstupy, pak zvolíme jednotku Quattro.
Dva AC výstupy
MultiPlus je vybaven dvěma AC výstupy. Hlavní výstup AC1 zajistí dodávky energie bez přerušení. Např. v režimu UPS MultiPlus převezme napájení připojených spotřebičů (za méně než 20 milisekund) v případě výpadku distribuční sítě nebo generátoru.
Druhý výstup je funkční pouze tehdy, když je k dispozici AC vstup (distribuční síť/generátor). Zátěž, která by rychle vybila akumulátory, jako například ohřívač vody, je tedy možné připojit k tomuto výstupu a bude napájena pouze z AC zdroje (druhý výstup k dispozici u modelů s výkonem 3kVA a vyšší).
Čtyři fáze nabíjení adaptivní nabíječkou a dvěma výstupy pro nabíjení baterie
Hlavní výstup poskytuje výkonné nabíjení akumulátorů prostřednictvím systému "adaptivního nabíjení". Software řídí třístupňový automatický proces dobíjení tak, aby vyhovoval stavu baterie, a přidává čtvrtou fázi dobíjení - udržovací nabíjení. Kromě tohoto, MultiPlus může nabíjet druhou baterii pomocí nezávislého výstupu dobíjení určeného např. pro startovací baterie generátoru. Multiplus je určen pro nabíjení všech typů olověných, alkalických i lithiových baterií.
Prakticky neomezený výkon díky paralelnímu provozu
Až 6 jednotek MultiPlus může pracovat paralelně k dosažení vyššího výkonu. Šest x 24/5000/120 měničů, například poskytuje 25 kW / 30 kVA výkon a 720 A nabíjecí kapacitu.
Třífázový provoz
Tři jednotky stejného typu mohou být konfigurovány pro třífázový provoz. Ale to není vše: až 6 setů tří jednotek lze paralelně propojit a získat tak výkon až 75 kW / 90 kVA měniče a 2000A nabíjecí kapacitu.
Unikátní vlastnosti funkce PowerAssist
MultiPlus zamezí přetížení výkonově omezeného AC zdroje např. proudově omezené el. přípojky. Pokud by mělo dojít k přetížení vstupního AC zdroje proudu, bude v prvé řadě automaticky snížen nabíjecí proud do baterie. V druhé řadě potom dochází k posílení výstupního AC proudu proudem odebíraným z baterie.
Solární energie
AC proud můžete mít k dispozici i v případě výpadku distribuční sítě.
MuliPlus může být použit jak v off-grid (ostrovních) systémech, tak ve fotovoltaických systémech připojených k distribuční síti. MultiPlus není vybaven vstupem pro FV pole, je ale předurčen ke spolupráci s MPPT regulátory (DC coupling systémy) nebo síťovými měniči (AC coupling systémy).

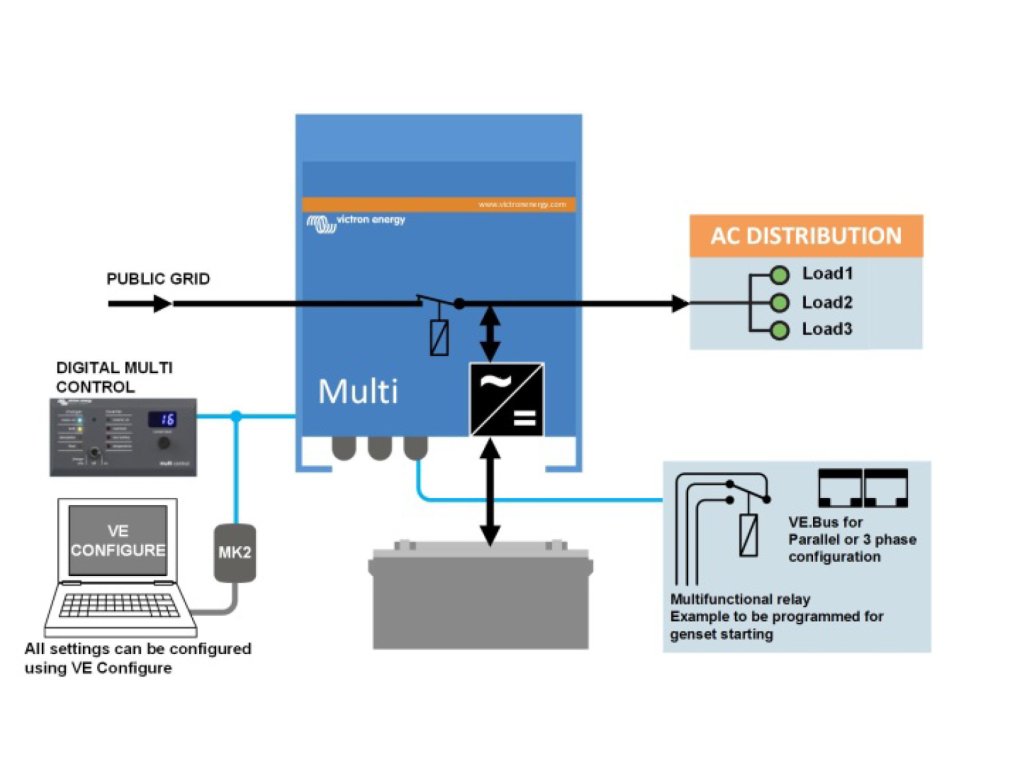

Konfigurace systému
- V případě samostatné např. UPS instalace, lze jednoduše nastavení provést během několika minut pomocí přepínačů DIP.
- Paralelní a třífázové aplikace mohou být konfigurovány pomocí softwaru VE.Bus Quick Configure a softwaru VE.Bus System Configurator.
- Off-grid a hybridní FV instalace pro vlastní spotřebu, které zahrnují síťové střídače nebo solární nabíječe MPPT, lze konfigurovat pomocí Asistenta (specializovaný software pro konkrétní aplikace).
- Softvare pro konfiguraci si můžete zdarma stáhnout na následujícím odkazu (VE.Configure 3): https://www.victronenergy.com/support-and-downloads/software
Pro uvedený SW budete potřebovat PC komunikační rozhraní MK3-USB
Vzdálený monitoring a konfigurace systémů
Sledujte a ovládejte svůj systém lokálně (LAN) nebo vzdáleně přes internet z libovolného místa na světě pomocí bezplatné aplikace VRM a bezplatného portálu VRM.
https://vrm.victronenergy.com/landingpage
https://vrm.victronenergy.com/landingpage
Přístup může být z telefonu, tabletu, notebooku nebo počítače pro různé operační systémy. Neexistuje žádný konec úrovně ovládání, pomocí jednoho z následujících ovládacích panelů máte k dispozici monitoring a konfiguraci systému odkudkoliv na světě:
Color Control GX
Venus GX
MultiPlus nabízí mnoho variant provozu a jsme schopni nabídnout řešení na řadu uživatelských požadavků. Zde uvádíme pro představu nejčastější provozní režimy:
Hybridní režim ESS – Energy Storage System
Tento režim je pouze pro fotovoltaické instalace s dostupnou distribuční sítí (DS), požadavkem na maximální využití vyrobené solární energie v kombinaci s běžnou DS a s možností ukládání přebytečné energie do baterií.
Podrobný manuál k ESS systému naleznete na následující odkazu: https://www.victronenergy.com/live/ess:design-installation-manual

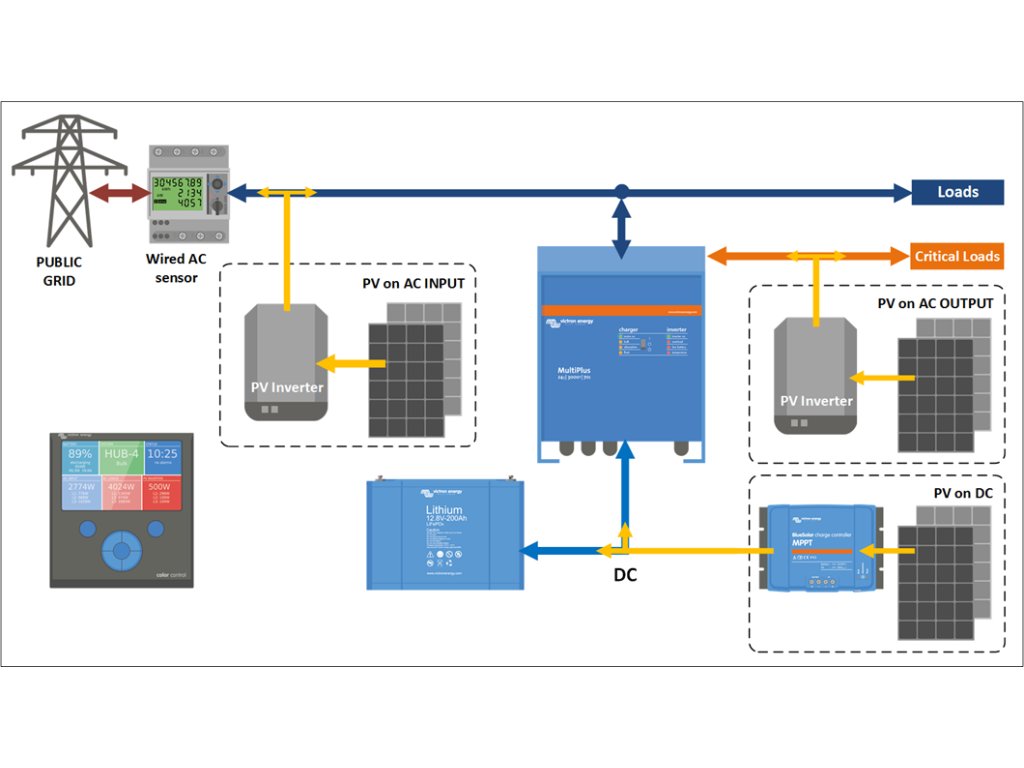

Příklady konfigurace ESS systémů:

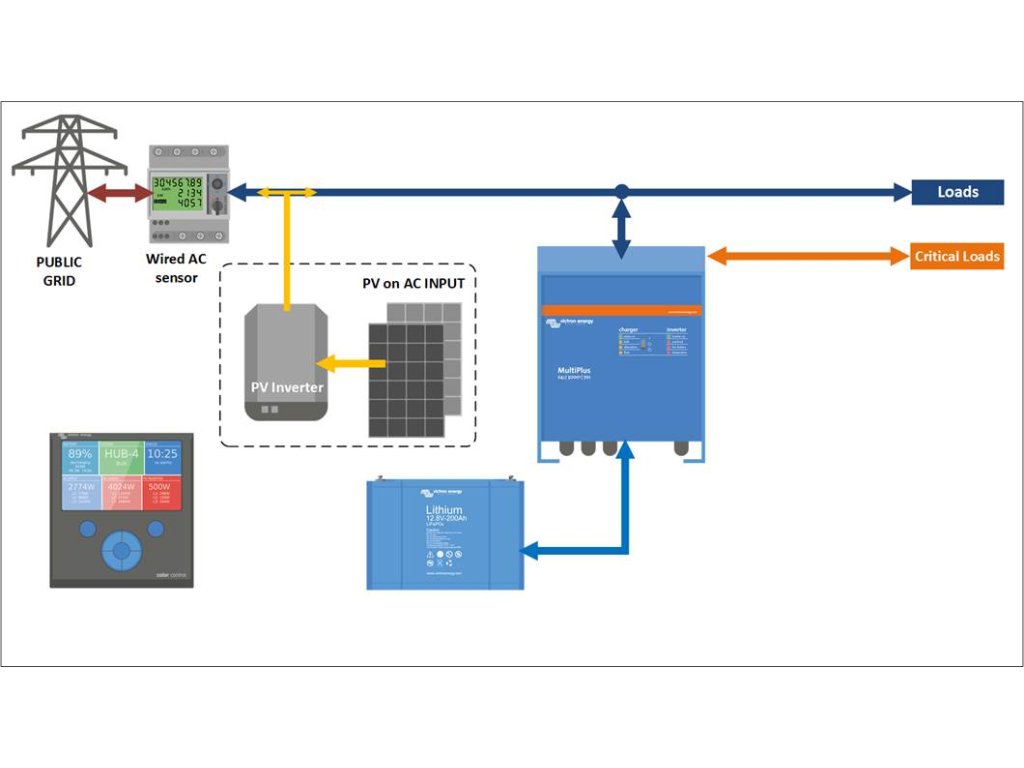

1. Klasická síťová elektrárna doplněná o ukládání energie
Jakmile měřák zaznamená dodávku do distribuční sítě (dále jen DS), ESS systém začne ukládat přebytečnou energii do baterie. Jakmile měřák sítě zaznamená nákup energie z distribuční sítě, systém ESS dodává energii z baterie do zátěže. V případě výpadku DS fotovoltaika nejde a kritické spotřebiče (ve schématu „Critical Loads) jsou napájeny z AC výstupu jednotky MultiPlus/Quattro – to zajistí, že nám baterii vybíjí jen prioritní spotřebiče a neprioritní jsou odpojeny.

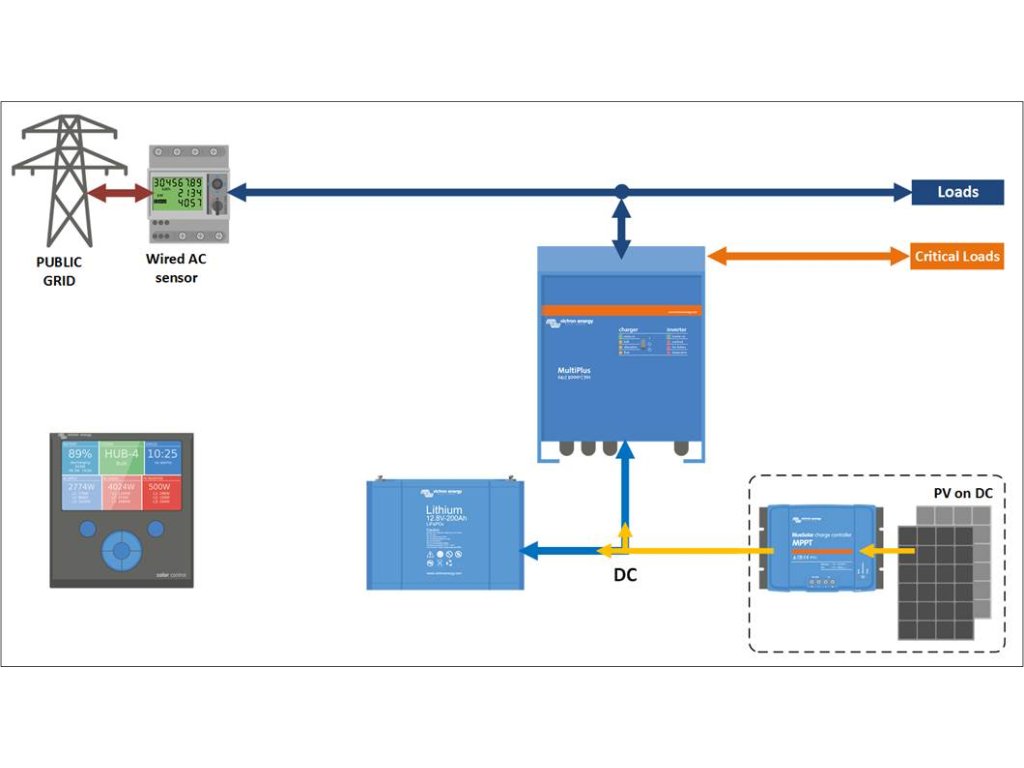

2. Energii z FV panelů zpracovává MPPT solární regulátor.
Toto řešení je vhodnější zejména pro menší instalace a výhodou je vyšší účinnost – DC energie z FV je ukládána přímo do DC baterie. Oproti předchozímu příkladu dosahuje vyšší účinnosti proto, že není potřeba DC proud zpracovávat na AC pomocí síťového střídače a následně je znovu převádět z AC na DC pro uložení do baterie - to způsobuje ztráty 20-30%. V případě výpadku DS (blackoutu) jsou opět napájeny pouze kritické spotřebiče, ale FV systém zůstává plně funkční a pracuje ve zcela ostrovním/autonomním režimu.

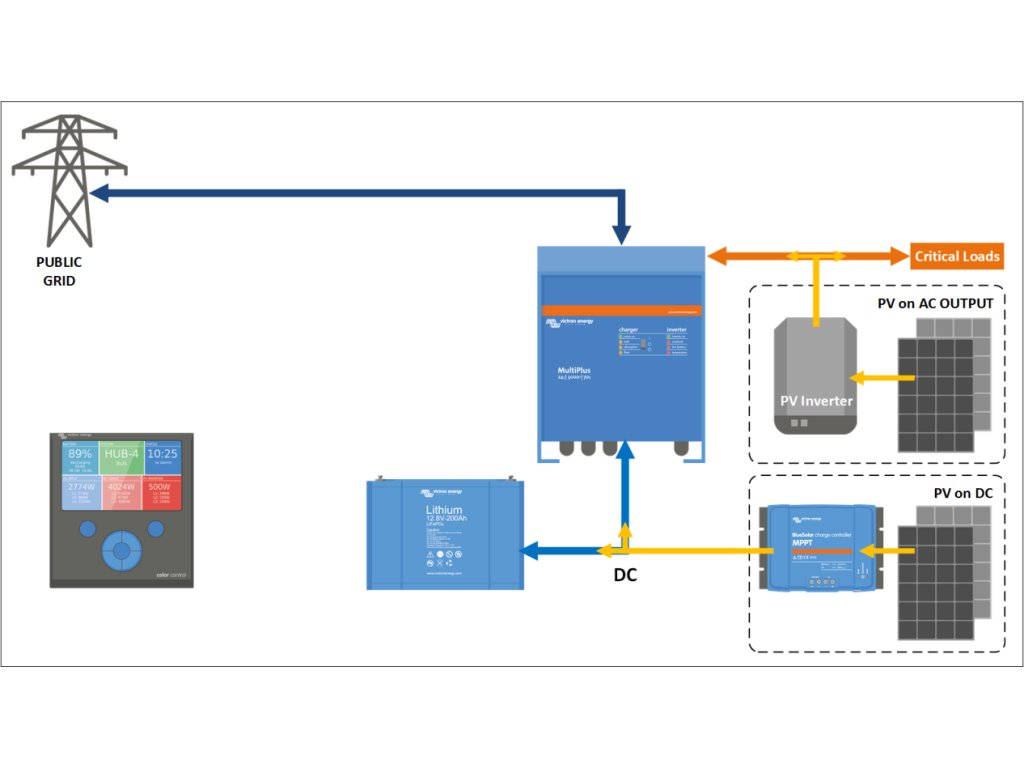

3. Varianta bez měřáku sítě. Opět možno v kombinaci jak se síťovým měničem, tak MPPT solárním regulátorem.
I takto může ESS systém fungovat a umožňuje kombinaci všech tří zdrojů FV současně.

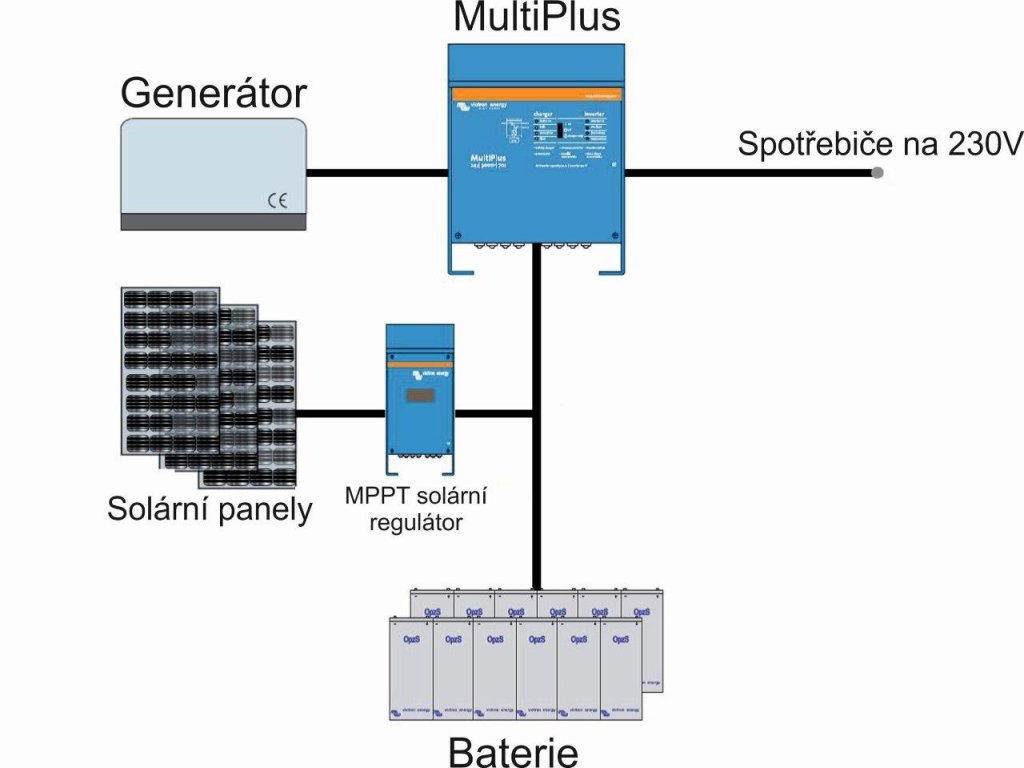

Ostrovní – OFF-GRID režim pro místa bez připojení k distribuční síti
MultiPlus/Quattro je připojen k baterii a přes AC1 výstup dodává energii spotřebičům. Na AC vstup můžeme napojit generátor, který může být startován i automaticky na základě požadavku z měniče nebo ručně. Jakmile se nastartuje generátor, jednotka dodává energii do AC výstupu 1 a 2 a současně nabíjí baterie spolu se solárními panely. Jakmile se generátor vypne, pak je energie opět dodávána z baterie/solárních panelů. Jednotka má dva výstupy pro zátěž – první výstup je funkční stále, druhý výstup pouze když běží generátor.
Režim pro mobilní aplikace – obytná auta, vojenská vozidla, sanitky
Jednotka MultiPlus se postará o komplexní řešení dodávky energie na palubě. Jakmile se připojíme k el. přípojce např. v garáži, jednotka MultiPlus odebírá energii pro napájení spotřebičů a současně nabíjí baterii. Jakmile odpojíme od přípojky, energie je dodávána z baterie.
UPS režim
Velmi oblíbený základní režim UPS. Jakmile dojde k výpadku distribuční sítě, MultiPlus okamžitě začne napájet zálohované spotřebiče z baterie. Jakmile je dodávka z distribuční sítě obnovena, přepne se opět na proud z DS a automaticky provede plné nabití baterie, aby byl systém připraven na další případný výpadek. Vše se děje rychle bez přerušení napájení spotřebičů.
Základní technické parametry naleznete v níže přiloženém technickém listu.
Doplňkové parametry
| Kategorie: | Hybridní měniče DC/AC 48V |
|---|---|
| Záruka: | 5 roků |
| Hmotnost: | 32 kg |
