Solární systém pro ohřev vody 810Wp, patrona G6/4 palce

Detailní popis produktu

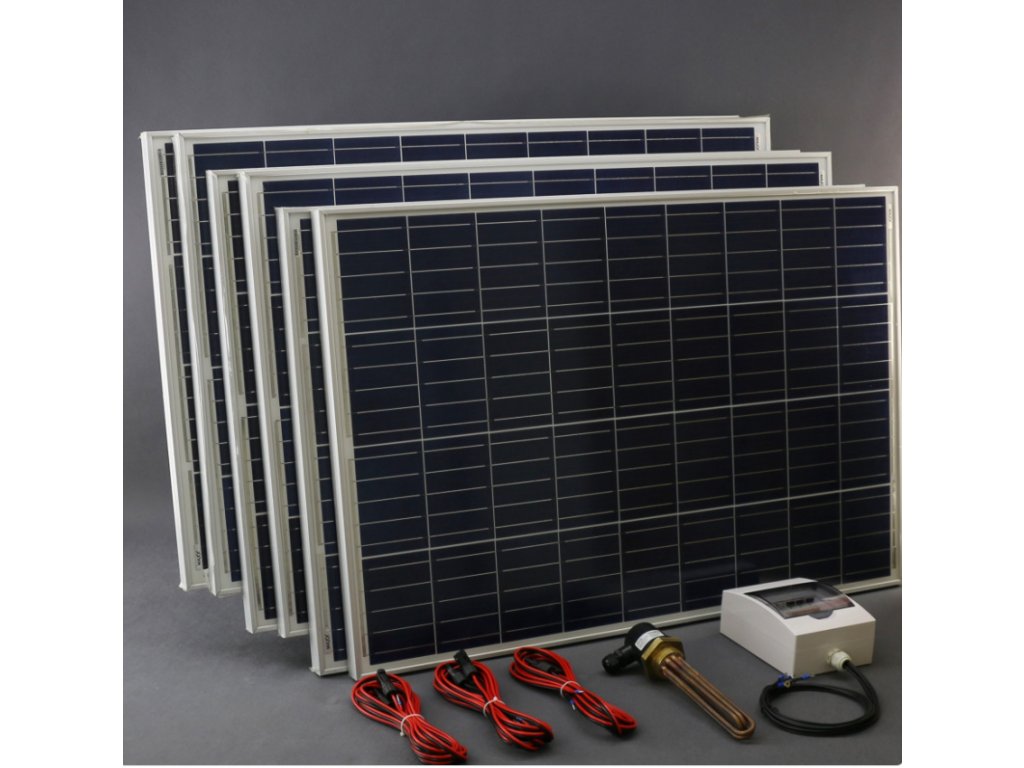

810Wp solární systém pro ohřev vody, patrona G6/4 palce
Solární fotovoltaický systém pro ohřev vody, kapalin. Nejednoduší systém jak využít sluníčko k ohřevu. Solární panely vyrábí elektrickou energii přeměnou přímo ze slunečního světla. Sada obsahuje 6x solární panel, vyrobený z krystalického křemíku s celkovým maximálním výkonem 840W (46,68A). Topná patrona je vyrobená pro bezpečné napětí s celkovým tepelným výkonem 1080W, skládá se ze 4 větví, každá větev má výkon 270W. Zapojené jsou 3 větve, zbylá 1 větev je volná, sadu lze tedy kdykoliv rozšířit. Konstrukce topné patrony dovoluje její zašroubování do všech otvorů s G 1½" (6/4") závitem. Trubkový závit. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez termostatu. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem. Robustní konstrukce a plášť z mořené mědi (Cu). Šroubové připojení pod krytkou patrony. Topnou patronu lze využít pro ohřev nebo předehřívání teplé užitkové vody, otopové vody, kapalin doma i průmyslu. Topná patrona je vhodná pro uzavřené, nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. Topnou patronu můžete zašroubovat do stávajících systémů jako akumulačních nádrží, kombinovaných nádrží, zásobníků TV, kotle, bazénu, vysoušečů, nebo vlastně vyrobených konstrukcí. Mezi solárními panely a topnou patronou najdete pojistkovou skříňku, kde se nachází jističe pro jištění a odpojení solárních panelů. Kabely mezi solárními panely a pojistkovou skříňkou jsou dlouhé 5 metrů, ukončené solárními konektory. Kabely mezi pojistkovou skříňkou a topnou patronou jsou dlouhé 1 metr. Dlouhodobý a bezchybný provoz i za extrémních podmínek. Celoročně, bez dalších nákladů.

použití solárního systému pro ohřev vody a kapalin:
- systémy kombinovaného vytápění
- solární ohřev nebo předehřívání vody v bojleru pro TUV
- solární ohřev nebo předehřívání vody v radiátoru, žebříku
- solární ohřev nebo předehřívání ostatních kapalin
- speciální zařízení a konstrukce
- solární ohřev v karavanu, obytného vozu, automobilu, lodě, garáže, skladiště, camping, outdoor, výpravy

montáž:
- solární fotovoltaický panel může být umístěn v interiéru nebo díky dostatečnému krytí ve venkovním prostředí, plocha panelu by měla být vystavena nejlépe na jižní stranu, kvůli největší možné intenzitě slunečního záření, ideální sklon pod jakým dopadá světlo na solární panel je v našich podmínkách 35°, solární panel dosáhne svého maximálního výkonu při slunečném počasí
- topná patrona se zašroubuje klíčem č. 65 do otvoru se závitem G 1½" (6/4"), napájecí kabel se připojí na svorkovnici pod krytkou patrony

výhody:
provoz bezpečným napětím, snížení nákladů, vejde se do stávajícího otvoru např. bojlerů, ohřívačů, elektrických kotlů, akumulačních nádrží, nebo vlastní konstrukce...

rozměry topné patrony:
rozměry topné patrony najdete ve fotogalerii produktu

schéma zapojení topné patrony:
schéma zapojení topné patrony najdete ve fotogalerii produktu

orientační tabulka ohřevu vody (kapaliny):

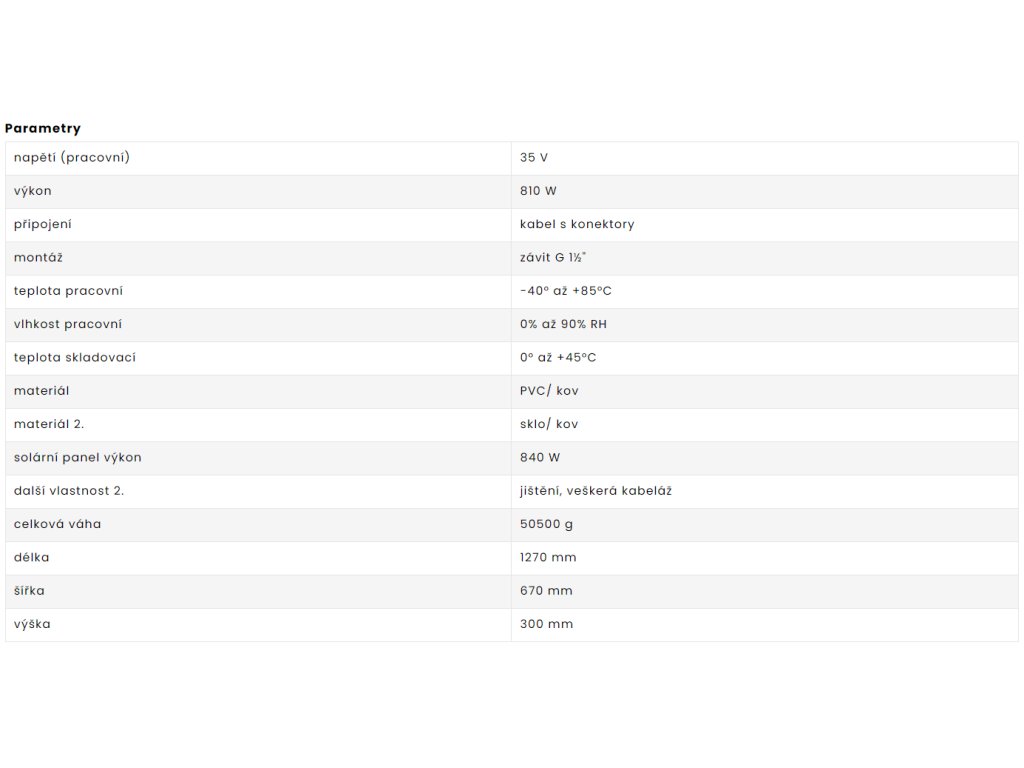

technické údaje solárního systému pro ohřev vody a kapalin SO284:

solární panel:
počet panelů - 6x
typ - solární fotovoltaický panel
výkon - maximálně 140W (7,78A)
velikost - délka 1270, šířka 670, výška 35mm (velikost panelů se může mírně lišit)
solární článek - krystalický křemík
rám - dural
krycí sklo
pracovní teplota -40° až +85°C
krytí - IP65

topná patrona (TF118):
napětí - 35V AC DC (0V - 40V)
výkon - 1080W (4x 270W)
proud - 30A (4x 7,5A)
závit - G1½" (6/4") palec
počet závitů - 11/" palec
stoupání závitu - 2,309mm
měrný výkon - max. 3,41W/ cm2
ukončení - šestihranná hlavice (klíč č. 65)
připojení - šroubové M5
vývodka (na krytce) - PG 13,5
materiál pláště topné tyče, příruby - měď (Cu)
materiál topného elementu - slitina z niklu (Ni)/ chromu (Cr)
pracovní teplota -40° až +200°C
teplota pláště - max. +750°C
krátkodobá teplota - max. +1200°C
prostředí - stojaté, nucené proudění systému
délka celková - cca. 302mm
délka topné části (se závitem) - cca. 226mm
délka topné části (bez závitu) - cca. 208mm
průměr topné části - cca. 36mm
krytka - cca. průměr 58mm, délka 65mm
krytí - IP54 (s krytkou)

pojistková skříňka:
počet jističů - 3x (volná pozice pro další 1 jistič)
velikost - cca. délka 200 šířka 150 výška 199m
montáž - na plochu
pracovní teplota -20° až +70°C
materiál - ABS
krytí - IP30

kabeláž:
3x kabel mezi solárními panely a pojistkovou skříňkou - délka 5 metrů, ukončené solárními konektory
3x kabel mezi pojistkovou skříňkou a topnou patronou - 1 metr

pracovní vlhkost - 0% až 90%RH (nekondenzační)
skladovací teplota - 0° až +45°C
váha celková - 50500 gramů




Naše firma ráda zhotoví přístroj podle Vašich osobních představ a potřeb...

za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny
